中文字幕在线观看,色噜噜狠狠爱综合视频,国产福利写真片视频在线无码,日韩在线视频一区二区三区

熱鍍鋁鋅合金和熱鍍鋅彩涂鋼板的壽命特性

作者：鄔烈民 張啟富 岳遠廣 （鋼鐵研究總院新冶集團）
時(shí)間：2009-12-22 20:25:58 [收藏]
本文就廣泛關(guān)注的熱鍍鋁鋅合金及熱鍍鋅彩涂板的壽命評價(jià)問(wèn)題，以彩涂板使用壽命的評價(jià)方法為基準，分別從綜合性能、腐蝕機制、切邊及加工部位的腐蝕行為等方面進(jìn)行了分析，綜述它們各自的壽命特性。
    關(guān)鍵詞：彩涂鋼板　壽命　熱鍍鋁鋅　熱鍍鋅
    1 前言
    全球范圍內，彩涂鋼板（以下簡(jiǎn)稱(chēng)彩涂板）在建筑業(yè)的應用歷來(lái)占有重要的位置。國內彩涂板在輕型屋面墻面的門(mén)式剛架房屋、壓型鋼板薄壁拱殼屋蓋和鋼結構住宅體系中的應用已積有20余年的經(jīng)驗，取得了長(cháng)足的發(fā)展。但從全國范圍建筑業(yè)對彩涂板構件設計應用的總體水平而言，還不盡如人意。主要表現為，在圍護體系的設計應用中對彩涂板合理選材的理解和認識可能還不是十分清楚，時(shí)有一定的盲目性。
    經(jīng)過(guò)近十來(lái)年的實(shí)踐磨合，業(yè)內人士對建筑物彩涂板品種選擇決策上認可了熱鍍鋁鋅合金和熱鍍鋅彩涂板均可作為圍護體系的首選品種，淡化了片面強調選用某單一品種的傾向性。問(wèn)題的焦點(diǎn)是對彩涂板在建筑應用中的真實(shí)使用壽命和耐久性能的要求不同，衡量標準不統一，在理解和認識上有局限性。
    本文就僅此普遍關(guān)注的熱鍍鋁鋅合金和熱鍍鋅彩涂板的使用壽命特性問(wèn)題進(jìn)行討論。從彩涂板的壽命概念、熱鍍鋁鋅合金和熱鍍鋅彩涂板的腐蝕機制和腐蝕行為角度出發(fā)，對熱鍍鋁鋅合金和熱鍍鋅彩涂板的平板部位腐蝕、切邊部位腐蝕和加工成型部位腐蝕與熱鍍鋅彩涂板腐蝕的比較進(jìn)行分析，并對熱鍍鋁鋅合金和熱鍍鋅彩涂板的使用壽命進(jìn)行討論。
    2 彩涂板的使用壽命和耐久性的評定方法
    從彩涂板的涂層結構特性及其機制的基礎上分析[1],彩涂板的使用壽命實(shí)質(zhì)上是指在實(shí)際應用工況條件下，彩涂板基板的耐蝕性和有機涂膜的耐候性，兩種性能使用極限的統一體現。室外掛片長(cháng)期暴曬和實(shí)驗室模擬使用環(huán)境加速抗氣候性能試驗的方法被廣泛的用來(lái)評定彩涂板的壽命。但由于對試驗結果衡量標準的不統一、環(huán)境的復雜性、對彩涂板的壽命認識角度差異等因素，測定結果也只能說(shuō)明或推測（算）彩涂板在特定環(huán)境下的概率壽命。
    2.1 以涂膜的表觀(guān)壽命為評判標準的彩涂板壽命

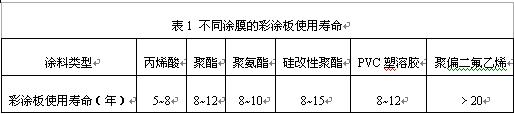

    彩涂板的抗氣侯性能主要取決于卷材涂料的涂膜理化性能。國外涂料行業(yè)資料報道中，曾提出彩涂板的耐久年限是指涂膜產(chǎn)生嚴重硬化、粉化以前的間隔時(shí)間。寶鋼彩涂板產(chǎn)品資料報道了在同一使用環(huán)境（城市）下，不同涂膜彩涂板的使用壽命差異（表1）。

    又據資料報道[2]，另一種類(lèi)似的壽命評定標準是當有機涂膜長(cháng)期遭陽(yáng)光照射而致硬化和粉化、因濕氣而致膨出和松孔，最終漸漸失去了涂膜的保護作用時(shí)，需要再重新進(jìn)行涂漆維修處理前的時(shí)間作為彩涂板的使用壽命。依據這一概念，國外根據當今涂料發(fā)展的水平，有可能確定以后采用彩涂板的涂膜，在某些重污染氣候環(huán)境下的一次使用壽命不少于20年，鄉村地區為30~40年。
    2.2 我國彩涂板使用壽命衡量方法及標準
    2.2.1 衡量方法
    我國建筑業(yè)人士曾將建筑用彩涂板的使用壽命自行歸納為三類(lèi)：（1）裝飾性壽命，指彩涂板表觀(guān)出現褪色、粉化、龜裂、局部脫落等缺陷，有損建筑物的審美形象以前的使用時(shí)間；（2）維修壽命，指彩涂板表觀(guān)出現大面積涂膜嚴重老化、粉化并局部脫落和出現銹斑，影響彩涂板的基板加深腐蝕之前進(jìn)行維修的間隔時(shí)間；（3）極限壽命，指彩涂板的建筑物，使用過(guò)程中不維修，直到失去圍護作用的時(shí)間。這三種衡量彩涂板壽命的方法各有特色，曾分別被彩涂板生產(chǎn)、設計、用戶(hù)等部門(mén)采用。
    2.2.2 關(guān)于國家標準

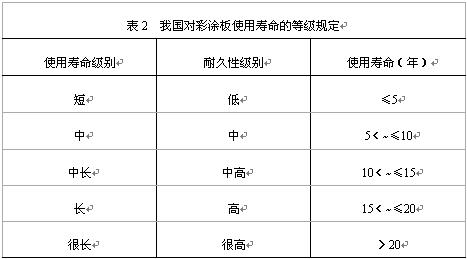

    為使我國在彩涂板壽命評價(jià)上達到統一，在新修訂待頒布的《彩色涂層鋼板及鋼帶》標準中，對彩涂板的使用壽命和耐久性的衡量作了具體闡述。它將使用壽命和耐久性分為表2中表述的5個(gè)級別，其中使用壽命是指從生產(chǎn)結束時(shí)開(kāi)始到原始涂層的性能下降到必須對其進(jìn)行維修才能維持其對基板的保護作用時(shí)的間隔時(shí)間；耐久性是指涂層達到規定使用壽命的能力。

    3 熱鍍鋁鋅合金和熱鍍鋅彩涂板的性能
    3.1熱鍍鋁鋅合金鋼板和熱鍍鋅鋼板的基本特性

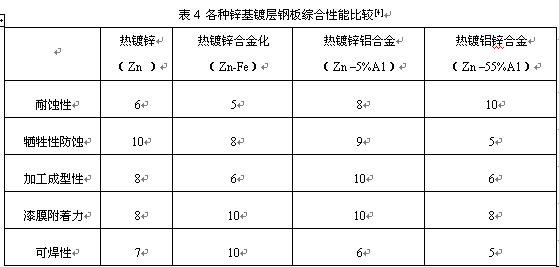

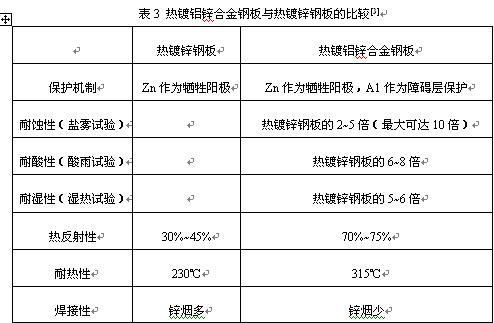

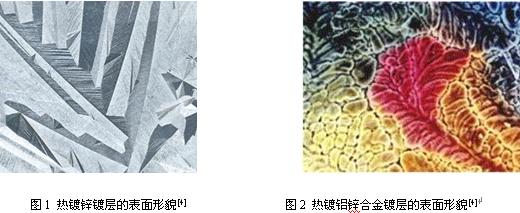

    基板是決定彩涂板性能的決定性因素，為便于比較，表3、表4列出了熱鍍鋁鋅合金鋼板和熱鍍鋅鋼板的主要性能的比較，圖1、圖2列出了熱鍍鋁鋅合金鋼板（GL）和熱鍍鋅鋼板(GI)的表面形貌。


    等級：10=最好，1=最差。
    由表3、4可以初步看出，熱鍍鋅與熱鍍鋁鋅在腐蝕機制上有很大差異，熱鍍鋁鋅板的耐蝕性、熱反射性、耐熱性明顯優(yōu)于熱鍍鋅板。熱鍍鋁鋅板除犧牲性防蝕性能（指剪邊部位）較熱鍍鋅板差、加工性較熱鍍鋅板略差外，其余性能相當。為更加客觀(guān)地對這兩種鍍層鋼板及其彩涂板的耐蝕性能的差異做出評價(jià)，本文作了進(jìn)一步的討論。

    3.2 熱鍍鋁鋅合金和熱鍍鋅彩涂板的腐蝕機制和腐蝕行為
    凡所有涂鍍層鋼板的耐蝕性能應從其三個(gè)部位（平板、加工成型、剪邊斷面）的耐蝕性能綜合比較做出評價(jià)。
    3.2.1 熱鍍鋁鋅合金鋼板和熱鍍鋅鋼板的腐蝕機制

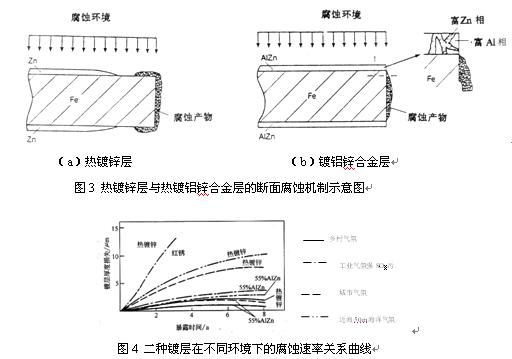

    熱鍍鋁鋅合金鋼板優(yōu)異的耐蝕性能主要源于其鍍層由富鋁區的樹(shù)枝狀組織和夾在其間的富鋅共析物構成的獨特樹(shù)枝狀結晶構造（圖2、3b）[5]。當鍍層暴露在腐蝕環(huán)境中時(shí)，富鋅共析區域先腐蝕，腐蝕產(chǎn)物傾向于填滿(mǎn)富鋁的樹(shù)枝晶間空隙處，使得腐蝕介質(zhì)擴散變慢，決定了其宏觀(guān)腐蝕速度具有拋物線(xiàn)性特征；而純鋅鍍層主要受犧牲陽(yáng)極機制控制（圖1、3a），其腐蝕速度通常表現為線(xiàn)性的[6]。

    圖4是熱鍍鋁鋅合金鋼板和熱鍍鋅鋼板在瑞典Scandinavia四個(gè)試驗站經(jīng)過(guò)8年暴曬試驗，鍍層平均腐蝕速率[7]。結果表明：熱鍍鋁鋅合金鍍層的腐蝕速率比熱鍍鋅層低了3~7倍。也清楚示明，鋁鋅合金鍍層的腐蝕速度呈拋物線(xiàn)型，鋅鍍層的腐蝕速度呈線(xiàn)性的。這個(gè)特征隨著(zhù)暴曬時(shí)間的持續延伸更為突出。
    3.2.2 熱鍍鋁鋅合金和熱鍍鋅彩涂板切邊部位腐蝕行為的對比
    不同基板生產(chǎn)的彩涂板，由于腐蝕機制的不同，對彩涂板切邊部位的腐蝕行為產(chǎn)生不同的影響。熱鍍鋁鋅合金彩涂板和熱鍍鋅彩涂板在日本川崎市田園地帶進(jìn)行多次暴曬對比試驗后發(fā)現，熱鍍鋁鋅合金彩涂板的切邊腐蝕較熱鍍鋅彩涂板發(fā)生的早（圖5、圖6）[8]，暴曬初期的6~24個(gè)月尤為明顯。因為鍍層中的富鋁相和富鋅相匹配而產(chǎn)生富鋅相選擇性腐蝕，成蟲(chóng)咬狀發(fā)展。之后，切邊腐蝕速度減慢。在第4~6年時(shí)趨于停止。這一停止發(fā)展的態(tài)勢一直保持到第15年。以鋁為主體的腐蝕生成物在涂膜下密集堆積抑制了腐蝕。與此相反，熱鍍鋅彩涂板切邊腐蝕的增加大致與暴曬試驗時(shí)間成正比，在第7~9年時(shí)，兩者切邊腐蝕量發(fā)生逆轉，熱鍍鋁鋅彩涂板的切邊腐蝕較熱鍍鋅彩涂板小，而熱鍍鋅彩涂板的切邊腐蝕則一直持續到第15年。

    說(shuō)明：（1）預處理中AL1225、 ALMR2NX、 ALMR2N2指預處理液類(lèi)型
    （2）P01、P150指底漆類(lèi)型

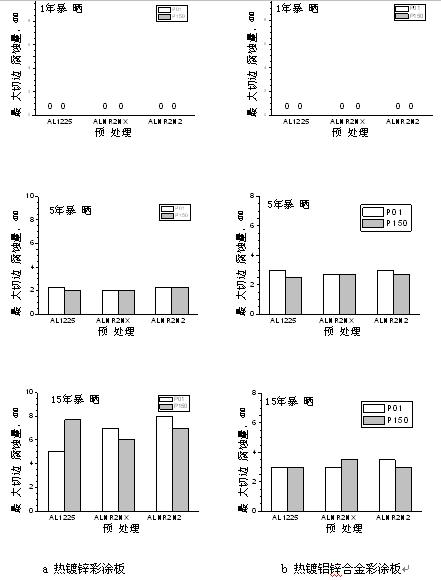

    圖5 熱鍍鋅彩涂板與熱鍍鋁鋅彩涂板的切邊腐蝕行為對比

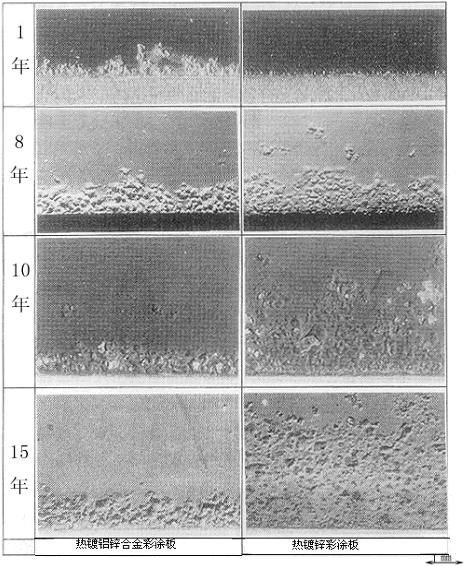

    圖6 熱鍍鋁鋅合金與熱鍍鋅彩涂板切邊腐蝕形貌
    從長(cháng)期室外暴曬試驗中，腐蝕因子（水、氧、電解質(zhì)）也會(huì )從切邊附近的平面位置透過(guò)涂膜對基板產(chǎn)生腐蝕，對切邊腐蝕行為產(chǎn)生影響（圖6）。熱鍍鋁鋅合金彩涂板平面侵入的腐蝕因子產(chǎn)生的腐蝕產(chǎn)物穩定，腐蝕不發(fā)展，當腐蝕行為達到小膨脹點(diǎn)時(shí)停止，因此可忽略其對切邊腐蝕的影響。與此相反，熱鍍鋅彩涂板的平面腐蝕行為不斷發(fā)展，最終導致涂膜剝落，出現紅銹。因此，從熱鍍鋅彩鋼板出現平面部位腐蝕和切邊腐蝕共存的現象來(lái)看，長(cháng)期在室外使用時(shí)，不能單純忽略由平面侵入腐蝕因子所引起的對切邊腐蝕的影響。
    3.2.3 熱鍍鋁鋅合金和熱鍍鋅彩涂板加工部位腐蝕行為的對比

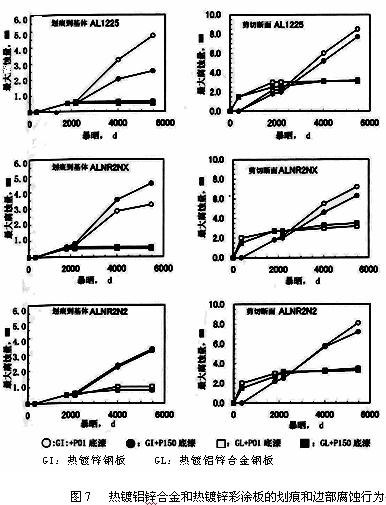

    對于熱鍍鋁鋅合金和熱鍍鋅彩涂板的加工部位可能遭受劃痕損傷或彎曲成型產(chǎn)生微裂紋，這些部位的腐蝕機制與剪切斷面腐蝕機制是一樣的，但其腐蝕行為與剪切斷面有所不同。熱鍍鋁鋅合金彩涂板的劃痕部位的初期膨脹量與熱鍍鋅彩涂板相比大體接近或稍大（圖7）。熱鍍鋁鋅合金彩涂板的劃痕部位膨脹量的變化規律與剪切斷面一樣，在第4~6年是基本上基本停止，直到第15年所保持大致相同的膨脹量。但熱鍍鋅彩鋼板的膨脹量隨著(zhù)試驗時(shí)間的增加而增大。劃痕到鍍層和劃痕到基體的切邊腐蝕不一樣，劃痕到基體的切邊腐蝕稍大。原因是犧牲性防蝕的基體鍍層（鋅層）溶解稍大。

    3.3 對于熱鍍鋁鋅合金彩涂板與熱鍍鋅彩涂板腐蝕行為的基本認識
    通過(guò)對熱鍍鋁鋅合金彩涂板和熱鍍鋅彩涂板的腐蝕行為的分析，并結合表4中這兩種彩涂板的基板耐蝕性差別歸納在一起，得出幾點(diǎn)認識。
    (1)、彩涂板的耐蝕性主要取決于基板（鍍層板）的耐蝕性。彩涂板的耐蝕性包括三個(gè)部位（平板、加工成型、剪切斷面）的耐蝕性。
    (2)、熱度鋁鋅合金鋼板具有良好的耐蝕性和持久性能，主要源自于其鋁鋅合金鍍層獨特的樹(shù)枝狀結晶構造的特性，其腐蝕速度呈拋物線(xiàn)型，隨暴曬時(shí)間的延伸，腐蝕速度漸趨穩定甚至不變。與此相反，熱鍍鋅鋼板的耐蝕性主要來(lái)自鋅作為犧牲陽(yáng)極的防蝕機制，其腐蝕速度卻呈線(xiàn)性型，這個(gè)特征隨暴曬時(shí)間的延伸更為突出。
    (3)、熱鍍鋁鋅合金彩涂板剪切斷面的腐蝕行為與熱鍍鋅彩涂板的根本區別在于以鋁為主體的腐蝕生成物在涂膜下密集堆積抑制了腐蝕，而熱鍍鋅彩涂板的切邊腐蝕隨著(zhù)暴曬時(shí)間的增加增大。盡管如此，應承認熱鍍鋁鋅合金彩涂板切邊部位的腐蝕較熱鍍鋅彩涂板發(fā)生早，暴曬初期6~24個(gè)月較明顯。但不能僅此較短暴曬時(shí)間的階段現象而被認為熱鍍鋁鋅合金彩涂板的切邊部位耐蝕性不如熱鍍鋅彩涂板。從暴曬第7~9年，兩者切邊腐蝕量卻發(fā)生了逆轉，熱鍍鋁鋅合金彩涂板的切邊腐蝕較熱鍍鋅彩涂板小，而熱鍍鋅彩涂板的切邊腐蝕則一直持續到第15年。這是對熱鍍鋁鋅合金彩涂板和熱鍍鋅彩涂板剪切斷面部分的耐蝕性能對比評價(jià)的一個(gè)重要依據。
    (4)、從長(cháng)期室外暴曬試驗的結果綜合分析，無(wú)論是平板部位、加工成型部位還是剪切斷面部位，熱鍍鋁鋅合金彩涂板比熱鍍鋅彩涂板具有更優(yōu)異的耐久性。
    4 熱鍍鋁鋅合金彩涂板和熱鍍鋅彩涂板的使用壽命的合理評價(jià)
    采取不同大氣環(huán)境室外掛片長(cháng)期暴曬試驗取得的結果是常規有效的方法，試驗期雖長(cháng)，但效果明顯。
    根據新修訂待頒布的國家標準《彩色涂層鋼板及鋼帶》中規定的彩涂板使用壽命的定義，結合前節對熱鍍鋁鋅合金和熱鍍鋅彩涂板的腐蝕行為的闡述，在相同的涂料種類(lèi)、涂膜厚度、鍍層厚度和使用（或暴曬）環(huán)境條件下，熱鍍鋁鋅合金彩涂板的使用壽命理應比熱鍍鋅彩鋼板長(cháng)或更長(cháng)。因為涂膜的老化壽命固然主要取決于涂料的性能，但涂膜表觀(guān)的局部脫落或銹斑等缺陷又與基板的耐蝕性能密切相關(guān)，它又直接影響著(zhù)彩涂板的使用壽命。通常凡高耐蝕性的鍍層鋼板宜配以高耐候性的涂膜，發(fā)揮其彩涂板的最佳性能特點(diǎn)。
    5 熱鍍鋅層厚度對彩涂板使用壽命的影響

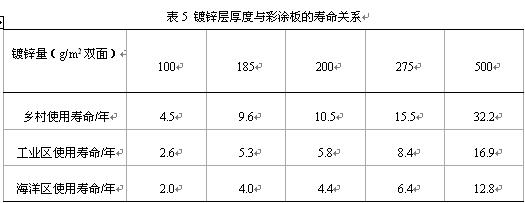

    熱鍍鋅層厚度對熱鍍鋅鋼板的耐蝕性及其彩涂板的壽命有直接影響。日本國新日鐵株式會(huì )社對不同鋅層厚度的實(shí)測試驗說(shuō)明了厚度與壽命的關(guān)系，見(jiàn)表5。
    從壽命與經(jīng)濟兩方面考慮，鍍鋅厚度宜不小于180 g/m2。國內建筑業(yè)人士有的認為，當為建筑外使用時(shí)，一般不宜低于220g/m2。寶鋼常用為200g/m2，有特殊要求時(shí)可以加大厚度。
    由此可見(jiàn)，熱鍍鋅彩涂板在適宜的鍍層厚度和高耐候性的涂膜匹配下，同樣可以滿(mǎn)足建筑外用使用壽命為中長(cháng)期（10~15年）或長(cháng)期（15~20年）的需求。

    6 影響彩涂板使用壽命的其它因素
    必須指出，彩涂板的使用壽命只能反映彩涂板的固有綜合特性，不能僅依此作為建筑用彩涂板選材的唯一依據，因為彩涂板的使用壽命不僅涉及彩涂板自身的涂鍍層結構特性，還涉及彩涂板構件形狀的復雜性、加工成型方法的局限性、建筑物的使用環(huán)境（包括氣象環(huán)境）和周?chē)g介質(zhì)情況的可變性等多種因素。另外，構件設計的合理性也是不可忽視的重要因素。因此，在對比熱鍍鋁鋅合金彩涂板和熱鍍鋅彩涂板使用壽命的同時(shí)，還應結合考慮彩涂板的機械性能和加工成型性能，熱鍍鋁鋅合金彩涂板的加工成型性一般不如熱鍍鋅彩涂板（表4），前者在加工成型過(guò)程中易出現鍍層裂紋[9]。
    7 結語(yǔ)
    彩涂板的壽命評價(jià)是一較復雜的問(wèn)題，也是彩涂板選材中國用戶(hù)最為關(guān)切的問(wèn)題。只有建立在對彩涂板壽命理性認識的基礎上，然后結合使用目的、經(jīng)濟性、環(huán)境等因素，再在生產(chǎn)、加工、安裝環(huán)節進(jìn)行精確控制，才能合理的使用彩涂板，達到最佳使用效果。我國已有熱鍍鋁鋅合金鋼板，熱鍍鋅鋼板產(chǎn)品，并既將生產(chǎn)熱鍍鋅鋁合金鋼板，深信這三種鍍層鋼板及其彩涂板必將被我國輕型鋼結構體系彩涂板的選材中作為首選系列，并占據主要位置。
    參考文獻
    [1] 管恩? 謝如榮 鄔烈民 建筑業(yè)彩涂鋼板選用中的幾個(gè)概念問(wèn)題 建筑結構 1998（1） 29-39
    [2] European Coil Coating Directory , ECCA,1990
    [3]史良權. 熱鍍鋁鋅合金鋼板. 世界鋼鐵.2003 (3). 4-15
    [4]Compositions,Structures and Properties of Various Zn Coatings . Product Technology Centre Teck Cominco
    Metals Ltd .2003.10
    [5]“CONTINUOUS HOT-DIP 55% ALUMINIUM-ZINC COATED STEEL SHEET”,TECHNICAL BROCHURE,55% AL-ZN for Biuding
    Applications .European Producers.1988
    [6]H.J.Cleary,The Microstructure and Corrosion Resistance of 55% Al-Zn Coatings on Steel Sheet .
    Proc.16th Annual Technical Meeting of the International Metallographical Society, July.1983
    [7] Johnson T, Kucera V. Swedish Corrosion Institute
    Stockholm. Sweden,Intergalva, June 1998,Rome,Italy
    [8]Hiromasa Nomura,Hiroshi Kanai and Masashi Takasugi,Outdoor Exposure Test on Prepainted 55% Al-Zn
    Coated Steel Sheet Subjected in 15-year. ?と? 2003.89(1),196-203
    [9]Keiji Yoshida,Tohihiko Ooi,Chiaki Kato,New Prepainted 55% Al-Zn Alloy Coated Steel Sheet with High Formability and High Corrosion Resistance . Galvatech’04 Conference Proceedings 319-325
    下載附件：
  • 點(diǎn)擊下載

    • "歡迎大家轉摘！轉載須注明中國建筑金屬結構協(xié)會(huì )建筑鋼結構網(wǎng)(www.canada-viagra.com)謝謝合作！"

相關(guān)文章：

文章標題
建筑鋼結構網(wǎng)--中國建筑金屬結構協(xié)會(huì )建筑鋼結構分會(huì )官方
