MTSTool鋼結構工具箱的應用與展望

作者：建筑鋼結構網
時間：2009-12-22 20:25:58 [收藏]

    （同濟大學 王華琪 上海藍科鋼結構技術開發有限公司 陳 亮 宮 海）

    [摘 要] 目前市場上的結構設計軟件對鋼結構的設計與分析已經較為完善。然而實際工作中，工程設計人員往往會(huì )面臨只需對局部構件或者局部節點進行驗算、設計的情況，此時采用結構整體分析軟件并不便捷。MTSTool鋼結構工具箱是上海藍科鋼結構技術開發有限公司自主研發的鋼結構工具箱軟件，很好的解決了這一問題。MTSTool通過集成多個子模塊，能完成常用的資料查詢，以及快速、準確地對鋼構件或者節點連接進行驗算和設計。本文通過介紹MTStool鋼結構工具箱的基本功能，并結合實際工程的應用，對MTSTool鋼結構工具箱各個子模塊的鮮明特點進行闡述，并對MTSTool的前景進行展望
    [關鍵詞] MTSTool 鋼結構 工具箱 結構設計
    THE APPLICATION AND PROSPECT OF
    THE STEEL STRUCTURE SOFTWARE－MTSTOOL
    Wang huaqi1 Chen Liang2 Gong Hai2
    (1.Tongji University Shanghai 200092 2.Shanghai Lanke Steel Structure CO.,LTD 200092)
    ABSTRACT Now the design and analysis about steel structure of structural design software are more and
    more perfected. However, the project planner are often faced with the situation that only some local
    component or node would be checked and designed. It’s not convenient to use the structural software of
    global analysis. This problem is easily settled by the steel structure software-MTSTool which is
    explored and developed by the Shanghai Lanke Steel Structure CO.,LTD. The inquiry of engineering datum
    and the design of some local component or node can be achieved quickly and accurately with the software-
    MTSTool which integrates many sub-functions. By means of introducing the fundamental functions of MTSTool
    combined with the application in actual engineering, some strikingly features are represented and the
    prospect of the software is expected in this paper.
    KEY WORDS MTStool steeel structure tool
    box structural design
    一、概述
    實際工作中，工程設計人員往往只需對局部構件或者局部節點進行驗算、設計，或者需要對截面屬性、材料屬性等進行查詢，此時采用結構整體分析軟件或者翻閱相應資料進行手算等途徑并不便捷。MTSTool鋼結構工具箱基于簡便、快速、準確的思想，完全按照建設部最新頒布的行業規范，在微軟最新的.net平臺上開發完成。MTSTool是上海藍科鋼結構技術開發有限公司自主開發的鋼結構工具箱，既可與該公司自主開發的設計軟件MTS進行配套使用，也可作為設計者的便利工具箱獨立使用。

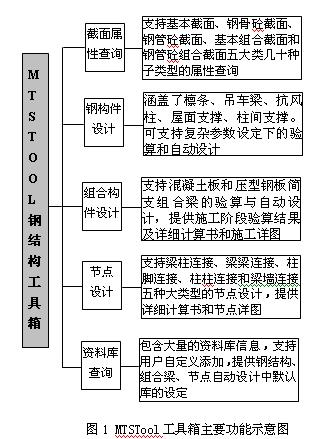

    MTSTool工具箱利用參數化設計的計算繪圖一體化的方式，把各種鋼結構設計計算中常涉及的參數、規范條文有機地結合到程序中，可以模擬手算過程生成詳細的計算書。具有自主設計功能，能幫助工程師挑選最優方案，大大減少了工程師花在計算上的時間，提高設計的準確度和效率，通過大量實際案例的測試結果表明，MTSTool可以有效的提高設計的準確度和效率。MTSTool工具箱的主要功能如下圖1所示。

    MTSTool的截面屬性查詢功能里的資料庫包括了中、美、英、日四個國家的多種截面庫，同時支持自定義的方式，方便設計者根據實際的需要增加特殊的截面數據。工具箱在自定義截面時候的數據輸入順序也參考了設計者的日常習慣，使得設計更方便、更快捷。
    現在的設計中，工程人員經常需要對某些結構局部的節點或連接進行相應的驗算或設計，現有的許多設計軟件能進行此項工作，但是由于工程人員往往只是需要對局部進行驗算或設計，此時采用結構設計軟件就顯得不夠便捷。MTSTool中的獨立節點設計可以滿足此類需求，針對常用的輕鋼廠房節點、框架結構節點，MTSTool提供傻瓜化自動設計與可干預手動設計雙重選擇，讓用戶方便完成設計，同時能出具包括了詳細的驗算過程及結果的計算書，做到驗算透明化，所有節點均有詳細的工程圖紙輸出功能。
    同時，在門式鋼架廠房中，因其主結構采用平面設計，而檁條等構件對主結構而言相對獨立，故此類結構一般也采用單獨設計。MTSTool涵蓋了檁條、吊車梁、抗風柱、屋面支撐、柱間支撐等常見的廠房構件，通過參數化輸入信息，得到規范要求的所有驗算結果，具有詳細驗算過程和支持計算書輸出，并針對部分構件有詳細的構件圖，極大的方便了設計人員的工作。
    下面，將結合MTSTool在實際工程中的常見應用，作簡單的介紹。
    二、檁條設計
    實際工程中，檁條的驗算相對比較復雜，一方面規范中針對檁條的驗算計算復雜，考慮的參數多而繁瑣，如門式剛架輕型房屋鋼結構技術規程的附錄E就針對風吸力下檁條的穩定作了詳細的規定，同時又有參考冷彎薄壁型鋼結構技術規范的內容。這類復雜的公式數值計算若能由軟件協助完成，則能極大提高了工程師的設計效率
    另一方面，隨著工程技術的發展，廠房結構的柱距也相應的由起初的標準的6m或7.5m逐漸加大到9m、12m甚至更大跨度，通常情況下對于這種大柱距的廠房，檁條采用C型或Z型鋼往往滿足不了設計要求，此時，需采用箱型、雙槽箱型組合、或者高頻焊接薄壁H型鋼截面，但是，國內現有的設計軟件一般很少有支持后者截面的功能。在這種情況下，MTSTool及時地推出，其中的檁條設計包括了各類上述截面，適應工程實際發展情況，并能根據選擇的截面提供不同的規范驗算。
    MTSTool中的檁條設計，將復雜的檁條設計分為四個步驟：幾何信息輸入->荷載參數輸入->補充信息輸入->得到驗算結果。程序的驗算結果采用表格形式輸出，一目了然。同時，程序會(huì )給出詳細的計算過程，方便工程設計人員檢查。

    三、吊車梁設計
    吊車梁設計是門式剛架廠房設計中重要的一個環節。MTSTool工具箱把吊車梁設計作為一個重點，認真細致的分析了吊車梁設計中的各個細節，用戶可輕松簡單地實現整個設計過程。
    首先對于吊車荷載的輸入，用戶可選擇MTSTool的資料庫中所搜集的大部分常用吊車信息，也可以通過添加新吊車自行添加設計需要的吊車信息。同時 MTSTool工具箱把吊車的輪子數增加到單側8個之多，選擇的空間更大，與實際的工程設計更貼切。另外，MTSTool還可考慮是否增設制動桁架或制動板。
    同時，MTSTool工具箱的吊車梁設計增加了細部的設計，重點細分了梁端的設計、翼緣與腹板的焊縫設計、腹板和支座的加勁肋的設計。其中加勁肋還具體分為橫向和縱向分別設計，并在同一頁面上同步動態的給出相應的圖示和截面驗算結果，極大的方便了設計者的設計和驗算。如果選擇自動設計，MTSTool工具箱還會(huì )自動生成合適的細部構造設計，設計者也可以在自動設計的基礎上進行部分的數據更改。
    在截面參數定義上，MTSTool工具箱除了支持用戶自定義進而驗算的功能，還支持程序自動根據經驗公式定義截面參數，以及優化設計。MTSTool工具箱可以給出一系列的優化結果，同時給出相應截面參數下強度、撓度和穩定的限值以及用鋼量，并能給出加勁肋的布置方案建議，使得設計人員能夠一目了然地選擇最優的設計方案。

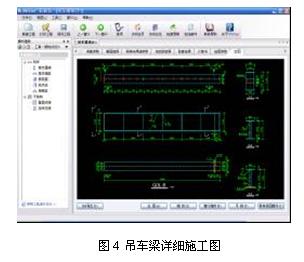

    吊車梁設計部分特別提供了詳細施工圖的生成，用戶可通過繪圖參數的設定，輸出圖紙CAD通用的DXF格式圖紙，方便在A(yíng)UTOCAD中進行修改及打印。

    四、柱間支撐設計
    早期的門式剛架作為輕鋼廠房，柱間支撐布置相對簡單。但隨著門式剛架的應用范圍的增大，柱間支撐的形式變得多樣化：如考慮雙層結構的雙層支撐布置，考慮到門洞安排的八字形布置，甚至采用門式桁架布置。同時，作為主要的側向受力體系，柱間支撐不僅要承受風載、吊車荷載，有時還要承受側向地震荷載。布置形式的多樣性，和荷載的復雜性，使得柱間支撐設計的手工完成變得不現實。
    MTSTool中的柱間支撐設計功能使設計人員擺脫這種困境。MTSTool采用節段的概念，通過逐層定義支撐節段，可以快速實現復雜的柱間支撐體系。MTSTool能給出八字形、十字形、人字形和門式桁架的任意組合形式，能在節段頂部自定義添加風荷載和吊車荷載，同時能指定考慮地震荷載所需的分擔質，這樣使得周全的考慮風荷載、吊車荷載、和地震荷載的作用成為現實。

    對于計算模型，MTSTool支持柔性支撐和剛性支撐。MTSTool在計算過程中支撐采用只拉桿件單元模擬柔性支撐，能更準確的反映實際結構；MTSTool能給出詳細的設計過程，使得工程人員的設計結果更準確、更有說服力。

    五、組合梁設計
    在多高層結構中，組合梁由于其能充分利用樓板的抗彎剛度，充分發揮鋼材和混凝土兩種材料的的受力性能，節約梁的用鋼量，而被大量的采用。組合梁的設計，鋼結構設計規范及高層民用建筑鋼結構技術規程都作了詳細的規定。
    MTSTool中的組合梁設計功能?chē)栏癜凑障鄳幊痰囊?，詳細考慮了各類情況：采用混凝土板或壓型鋼板，支持栓釘連接件的自定義布置和程序自動布置。同時，可以分別對施工階段及使用階段進行強度、撓度驗算等等，滿足規程說明，能支持不同的設計驗算控制，例如可以支持部分抗剪連接設計驗算。MTSTool能提供詳細的計算書，包括有效寬度計算、變形驗算、施工階段驗算的詳細計算過程。、

    六、節點設計
    MTSTool工具箱支持梁柱連接、梁梁連接、柱腳連接、牛腿連接和梁墻連接五大類型的節點設計。每種大類型又有多種具體形式可供選擇，包含了實際工程中大部分的節點類型。除了常用的H形截面外，部分節點連接支持鋼管截面和箱形截面。對于框架梁柱連接、梁梁連接，支持常用、精確和等強三種設計方法，并能考慮節點抗震驗算。
    MTSTool支持驗算和自主設計，其中自主設計能基于默認截面庫（或材料庫）進行，用戶可通過編輯或自定義默認截面庫（材料庫）來更為靈活的控制自動設計過程。MTSTool
    能夠生成導出詳細的計算書，并可生成導出節點詳圖。

    七、MTSTool工具箱的展望
    作為一個優秀的鋼結構設計軟件，MTSTool工具箱簡潔、容易上手但又不失嚴謹，得到了眾多工程設計人員的好評，并給予了大量的支持。在工程設計中的應用也越來越廣泛，前途不可限量。作為開發該軟件的藍科公司必將在各設計院、鋼結構設計公司的大力幫助下，不斷的完善MTSTool工具箱的各項功能和設計要求，對于實際使用中常遇到的隅撐設計和獨立梁設計，MTSTool工具箱將在近期推出。MTSTool工具箱將不僅僅只專注在上部構件，對于下部地基基礎的設計也將在不久的將來得到補充。MTSTool工具箱正朝著成為貼近工程設計人員實際設計習慣的得力助手這一目標邁進。
