螺栓球節點網架局部焊接問題初探

作者：劉錫霖等
時間：2009-12-22 20:26:03 [收藏]
本文對螺栓球節點網架在設計和施工中，遇到桿件間夾角太小，造成桿件相碰等問題，提出處理方法，以及局部施焊時應注意的工藝要求。關鍵詞：螺栓球節點網架 空間結構 焊接工藝


    一、引言

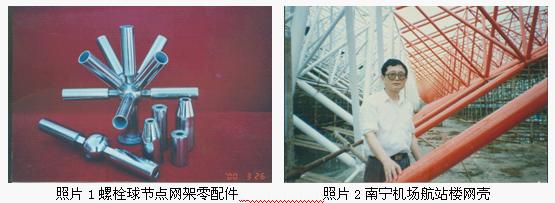

    螺栓球節點網架是一種很好的結構形式，它具有空間結構所特有的受力特性。其構件完全在工廠內制作（照片1），質量有保障，運輸和安裝方便。是其他結構所無以比擬的。

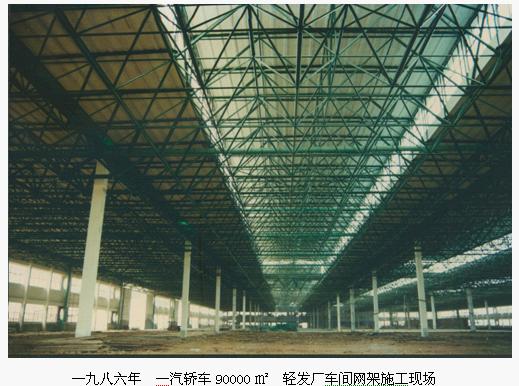

    自從上個世紀八十年代初，這一新型的結構體系在我國迅速地推廣開來，普及到工業與民用建筑的各個領域。短短的二十余年，我國已發展成為世界網架大國，無論在完成工程項目的數量上和網架工程覆蓋總面積上，都創(chuàng )世界之最。
    隨著計算機技術的發展，空間結構計算和輔助設計軟件大量涌現，這大大促進了我國空間結構生產與施工行業的發展。但在設計和施工過程中，經常遇到桿件“打架”，屋面找坡支托安裝位置不正確，以及工藝上要求布置風管、馬道、燈架等情況。多數軟件的開發，還未顧及到這些細節問題。
    長期以來，對這些問題習慣做法就是采取現場焊接來解決。但不少人“談焊色變”，認為螺栓球節點網架決不允許任何部位的焊接，就這些問題談一談個人看法。
    二、大規格螺栓球的出現
    1、螺栓球直徑規格的大小與桿件內力的大小有關。如螺栓球節點網架推廣初期，網架多為平板型，平面尺寸多為矩形，跨度也就是18～30m，高強度螺栓最大M30，鋼管到Φ114mm，球直徑Φ120mm也就夠用了。
    隨著國家建設的發展，建筑物的跨度和平面尺寸不斷的加大。國家行業標準JG10-1999《螺栓球節點網架》中，螺栓擴大到M60，螺栓球到Φ260mm；國標GB/T16939-1997《鋼網架螺栓球節點用高強度螺栓》中，螺栓擴大大至M64×4。國內實際工程中高強度螺栓用到M68、M80～M125，當然這需采取相應的熱處理工藝，有些采用了航空用高級合金鋼。
    2、由于內力的增大，螺栓球的直徑跟著增大是很正常的。但螺栓球直徑的大小不僅僅取決于內力的大小，有些是因構造所致，球大不單是因為桿大螺栓大。高強度螺栓擰入球螺栓孔的深度≥1.1倍螺栓外徑，螺栓在球體內不得相碰；桿件之間的六角套、封板、錐頭及管端等在球體外均不得相碰；球孔端面承壓面要足夠大等，這些因素決定著螺栓球直徑尺寸的大小。南寧機場航站樓網殼沿口就出現過大球（照片2）。
    科技在進步，建筑業在發展，業主和建筑師在建筑物的造型上追求新穎、美觀。各式各樣的建筑造型要求結構設計來完成，這就使網架結構的形式也越來越復雜。平面的、曲面的、拋物線的……。各種不規則的形狀和造型，五彩繽紛、閃亮登場！
    某些工程出現了特大球，如Φ400mm，一個球就是263kg！但不是因為受力大，而是由于在設計建模時，節點的分布和桿件的布置，造成在該節點上相鄰桿件間的夾角太小，由軟件自動生成了大球。大球的出現，既不經濟又不美觀，是一大缺陷！
    3、因建筑和使用功能的需要，有些工程網架上要設檢修馬道，有的需要布置空調和消防管道，有的需要集中吊掛……。設計時盡管考慮了所增荷載，但是節點的預留孔并不能由軟件自動生成。
    少數工程將馬道、管道、燈橋等擱置在網架下弦桿件上，這是不允許的。所有荷載只能加在節點上，因為桿件只承受拉、壓力，它不是壓彎構件，這一點使用和施工人員必須頭腦清醒！
    三、處理方案的選擇
    1、首先從設計這一環節著手。網架在設計建模時，要考慮避免出現桿件夾角太小的節點。上弦支承的支座球，腹桿會(huì )不會(huì )碰到梁或柱頭，這些都是不能忽視的，否則在安裝時將有大麻煩。
    初步設計后檢查一下是否出現了大規格的螺栓球，在確保結構安全和不影響使用功能的條件下，將該節點及其附近相關節點的座標位置進行調整，直至大球被調整掉為止。
    2、有些工藝孔，如馬道、空調及消防管道、大型音響和燈橋的布置，一般在下弦網格兩排下弦球上，設置支托，兩排球支托上擱置型鋼橫擔，上鋪踏梯和欄桿。
    如果甲方或設計院提供了工藝圖，應在二次設計時，將相應位置的螺栓球加上工藝頂孔，這樣就可以避免現場焊接的出現。

    3、在大球調不掉的情況下，應該在二次設計中手工將其調掉，該節點上所有桿件長度尺寸相應增加，夾角較小的兩根桿件中，將其中一個力最小的桿件，改成由球把或連接鋼板連接（圖1）。球把的加工和焊接均在工廠內完成。球把的材質為45＃鋼。螺栓球的球把孔其端面正常切削，只鉆較小的工藝光孔，球把小端與球工藝光孔配車，球把體加工成斜面，并加工相應的螺栓孔。球把的長度和斜度經計算確定（圖2）。

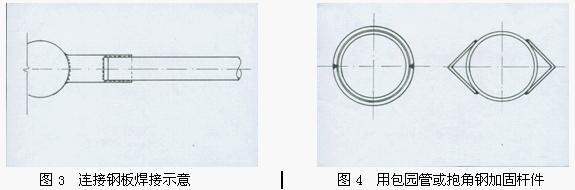

    4、若采用加焊連接鋼板的連接，螺栓球上該桿件孔端面不加工，只鉆一個很小的標記孔。連接板一端加工與球體一致的R凹弧，與球體在標記孔位置焊接，另一端與桿件焊接，其各部尺寸經計算確定，達到不與相鄰桿件相碰之目的（圖3）。

    5、不規則基準屋面支托的焊接，馬道等無支托工藝孔，均現場焊接處理。
    四、現場焊接注意事項
    1、一提焊接大家都很擔心。球把的焊接是在工廠內進行，而且是相同母材的焊接，按常規工藝進行，這沒有什么問題?，F場焊接，如桿件連接板的焊接，屋面、馬道、燈橋等支托的焊接以及網架進行加固時加固件的焊接等等，是在網架安裝完成后或者在網架使用過程中進行焊接。
    現場焊接人們有三個擔心：一是在網架構件焊接受熱后內力會(huì )不會(huì )有變化，以致造成結構失穩破壞；二是Q235B的鋼板與45＃鋼的螺栓球不同母材的焊接是否可能；三是構件施焊升溫后，特別是在螺栓球上施焊會(huì )不會(huì )造成高強度螺栓退火而強度降低。
    2、首先要解決的是焊接溫度問題。施焊時要將焊接電流調小，采用小規格的焊條，不要集中焊接。采取斷焊，對稱跳躍式的焊接方式。其目的就是防止焊接溫度高，做到充分冷卻。由于不連續焊接，溫度散熱快，因而就不會(huì )對網架構件的受力狀態有太大的影響。
    例如象受壓桿件加固時，一般是桿件外面再包一個大規格的鋼管，或是抱焊兩根角鋼（見圖4），焊縫對稱，采取斷焊，隔30cm，焊5cm，而且是對稱、左右來回搗換焊，這樣桿件就不會(huì )過熱而出現問題。
    3、Q235B的連接鋼板與45＃鋼的螺栓球能不能焊接？45＃鋼不易焊但不等于不能焊接，如果還是象焊Q235B選用E43型低碳鋼焊條，電流是交直流，正、反接，在氣溫較低的情況下球體不進行預熱，焊后球體肯定產生裂紋，用錘一敲就可將球體撕下一塊！
    正確的做法是采用E50型低氫中碳鋼焊條，直流反接，球體預熱200℃后進行施焊，注意采取措施降低焊接溫度和充分散熱。

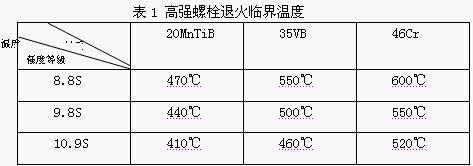

    4、大家最關心的是在螺栓球上施焊會(huì )不會(huì )造成球體內高強度螺栓的退火以致強度降低？首先搞清楚高強度螺栓達到多少溫度就會(huì )產生退火。不同材質的高強度螺栓，達到退火的臨界溫度是不一樣的。上海金馬高強緊固件有限公司技術部提供的數據很有參考價值（見表1），表中列出了高強度螺栓三種材質在三種強度等級的退火臨界溫度。

    可以看出，40 Cr這種合金結構鋼材料還是很好的。我們只要采取相應的工藝措施，控制焊接溫度，就不會(huì )使高強度螺栓強度降低。
    委托徐州飛虹網架（集團）有限公司質保中心做了一個試驗。用Φ120的螺栓球在相鄰兩個M20孔中擰入兩顆高強度螺栓，螺栓上正常套入六角套和封板，然后中間夾焊一塊10mm厚的鋼板，按上述工藝進行施焊。冷卻后將兩顆高強度螺栓送至（徐州）江蘇省網架及鋼結構產品質量監督檢驗中心（現批準掛牌《國家網架及鋼結構產品質量監督檢驗中心》）進行測試。
    經測試，螺桿部位硬度無降低；后進行了破壞性拉力試驗，兩顆螺栓的破壞拉力分別為268KN和297KN。M20高強度螺栓，10.9級，抗拉極限承載力為255～304KN。很顯然，只要采取相應的焊接工藝，加強責任心，精心施工，在螺栓球上進行焊接，不會(huì )使球體內高強度螺栓退火而強度降低。
    五、結束語
    綜上所述，螺栓球節點網架，在現場施工或正在使用中，由于種種原因需動電焊，只要嚴格遵守相應的工藝規程，加強責任心，認真對待，精心施工，是不會(huì )對結構的安全構成威脅的。
    能焊但不得隨意焊，在沒有其他有效措施的情況下，才采取焊接。就這一問題，多次與航空院丁蕓孫研究員探討過。今日提出，愿得到專家、教授、工程技術人員和國內同行們的關注。不當之處，望批評指正。

    參考文獻
    (1)《網架結構設計與施工規程》JGJ7-91。
    (2)《螺栓球節點網架》JG10-1999
    (3)《鋼網架螺栓球節點用高強度螺栓》GB/T16939-1997
    (4)丁蕓孫《網架（殼）及鋼結構設計釋義與誤區的探討》2006年全國建筑鋼結構行業大會(huì )論文集。
    (5)上海金馬高強緊固件有限公司技術部
    (6)徐州飛虹網架（集團）有限公司質保中心
