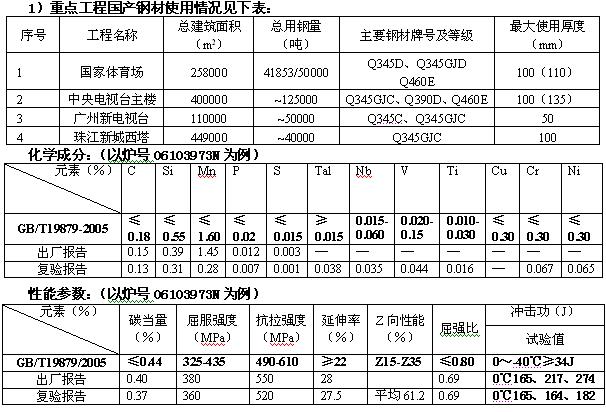

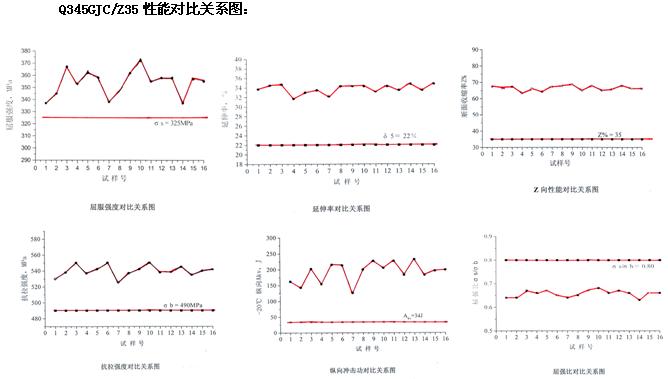

通過(guò)對Q35GJC（D）/Z35（t=100）21爐鋼板的出廠(chǎng)報告所列的數據分析意見(jiàn)如下：
① 鋼的化學(xué)成分符合GB/T19879-2005（以下簡(jiǎn)稱(chēng)標準），且每爐鋼水的定碳命中率較高，波動(dòng)幅度窄僅為±0.01％，碳含量控制在0.14-0.15％之間，低于標準值。
② S含量控制在0.002％～0.003之間，P含量控制在0.007-0.013之間均低于“標準值”鋼水的潔凈度高。
③ 碳當量控制在0.39％-0.42％之間，低于標準值，有利于改善鋼材的焊接性。
④ 屈強比控制在0.60-0.70之間，低于標準的要求，鋼材的塑性?xún)溆喽容^大，有利于結構抗震需要，但應注意過(guò)低的屈強比，對有效發(fā)揮鋼材潛能不利，造成用鋼量增加，影響結構設計的經(jīng)濟性。
⑤ 鋼材的延伸率為24％～33％，高于標準值的要求，鋼材的斷面收縮率（Z向性能）試驗平均值在61.2％～68％之間高于Z35的要求。說(shuō)明鋼材的塑性性能較好。
⑥ 0℃沖擊功試驗平均值在167.3～206.7（J）之間大大高于標準值。鋼材的韌性較好，有利于提高結構抗低溫脆斷的能力。
縱上所述：Q35GJC/Z35牌號鋼材的生產(chǎn)，采取了降C、降Mn、加微合金化的成分設計路線(xiàn)，通過(guò)加入適量的細晶粒元素（Ni、V、Ti等）及采取控冷控軋工藝制度，滿(mǎn)足了高強度、塑韌性好、低碳當量、焊接性好及減輕板厚效應的設計要求。

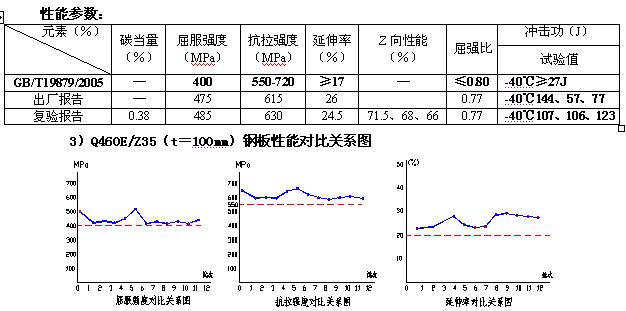

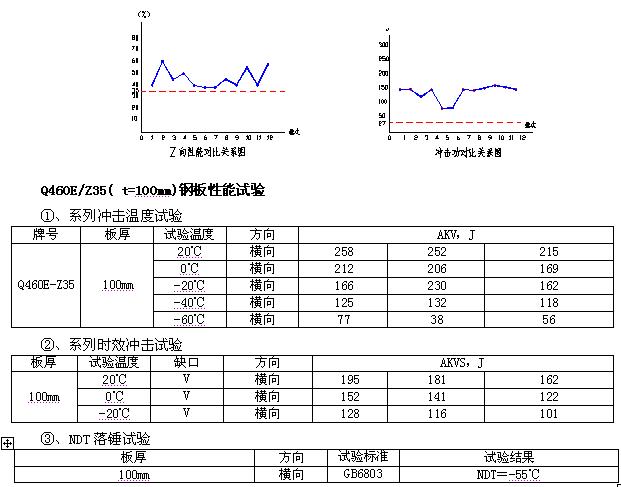

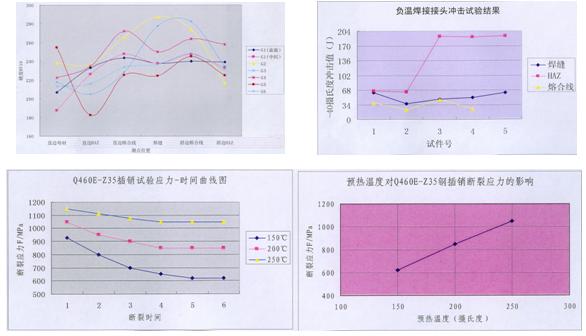

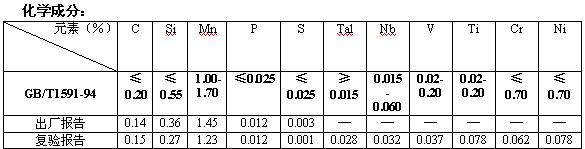

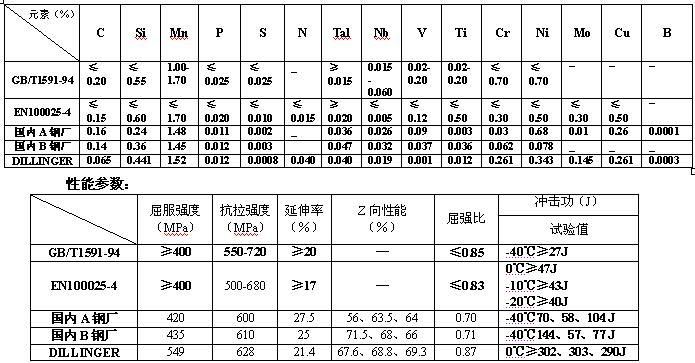

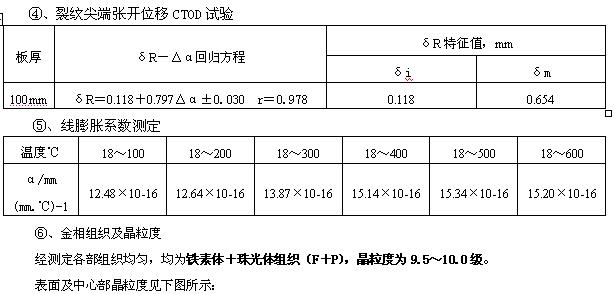

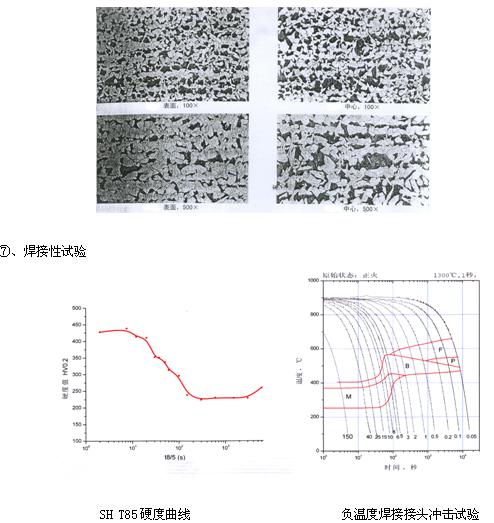

2）Q460E/Z35實(shí)物質(zhì)量數據（t＝100mm）
：
