近年來，隨著我國國民經濟的增長，國內的鋼結構建筑迅猛發展，越來越多的建筑開始使用鋼結構來建造。大批民用、工業鋼結構建筑拔地而起。這對我們鋼結構詳圖深化設計部門提出了更高的要求，手工拆圖、平面出圖越來越不能滿足需要，速度慢、出錯率高、精度差嚴重制約了工程的進度和質量。鋼結構施工詳圖深化設計停留在二維的AutoCAD等軟件階段，依靠人工來想象建筑在空間中的形式，稍有不慎就會(huì )出錯，導致安裝時發生碰撞或無法連接，從而阻礙工程的進度，影響工程的質量。.
三維詳圖軟件Xsteel在實際工程中的運用和發展，解決了以往手工和AutoCAD等二維軟件繪圖所存在的問題。
一、Xsteel強大開放的三維建模系統可以讓建筑結構實物空間體現。

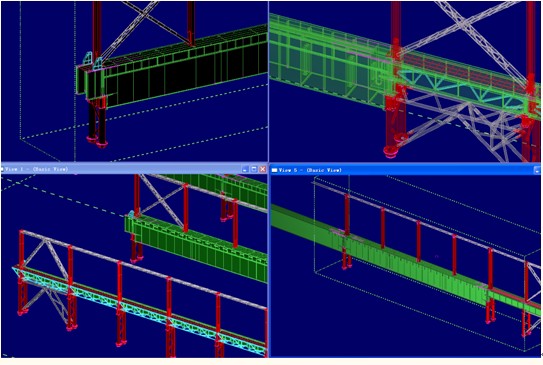

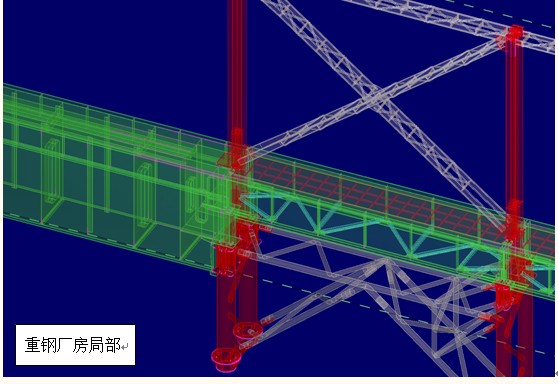

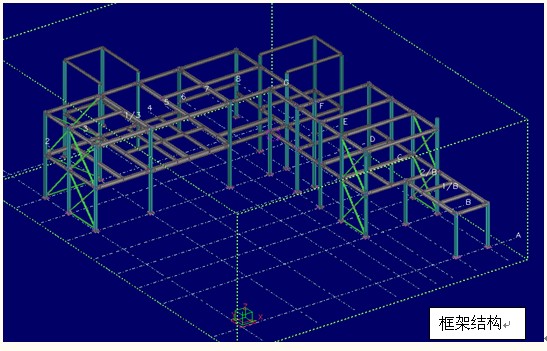

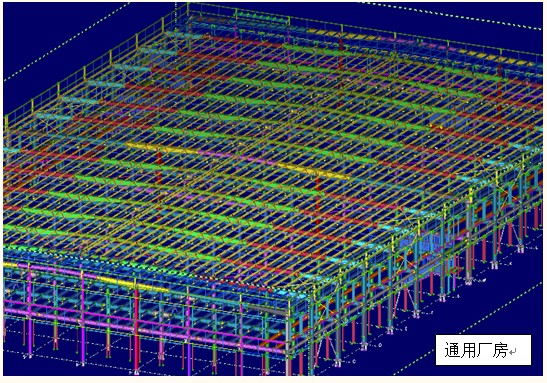

鋼結構的形式多種多樣，千變萬化，Xsteel可以依據設計數據建立三維的建筑結構模型，在建模過程中，幾乎所有的圖形編輯手段都可以立體體現，而且能夠進行無限次撤消操作。我們可以在計算機中模擬出建筑實物，可以從任意角度觀察模型，同時軟件還提供了多種渲染模式，能夠更清楚的看到構件與構件的連接，這保證了模型的準確性。

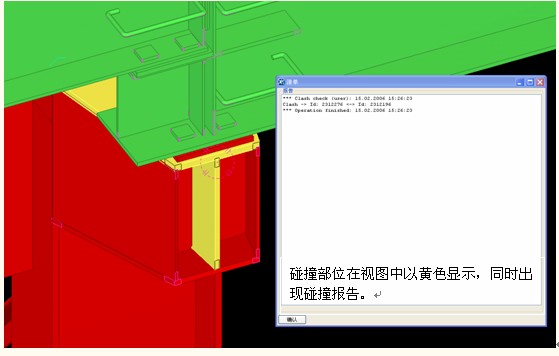

Xsteel軟件還提供了“碰撞校核”功能，在建模過程中出現構件相互碰撞，即使用肉眼觀察有遺漏，運用這一功能軟件會(huì )從內部保證沒有碰撞發生，從而進一步保證了構件在現場安裝時的準確性。
面對鋼結構紛繁復雜的連接節點，即使系統節點無法自動處理所有的形式，Xsteel提供的交互式建模工具仍然可以非常直觀快速地創(chuàng )建出所需的結構、節點形式。
二、Xsteel軟件智能節點連接大大降低了施工圖繪制的工作強度

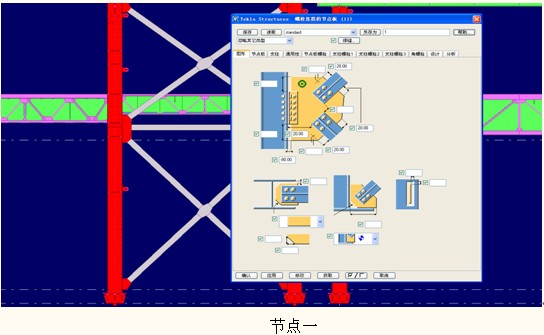

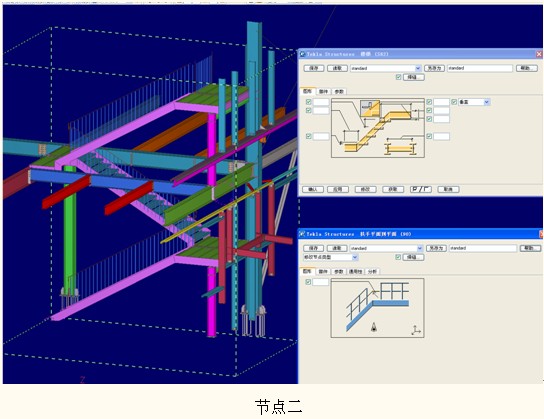

Xsteel軟件具有數千種易于使用的節點類型庫，我們在建模過程中可以根據不同的連接方式在節點庫中選擇節點類型。如果節點庫中沒有要選用的節點形式，可以通過軟件提供的參數化節點設置來自定義所需的節點，從而快速處理從簡單到復雜的任何鋼結構節點形式。這樣就提高了繪圖人員的工作效率，減輕了工作強度。同時在另一方面，也提高了工程的標準化程度，方便制造和安裝。下面是一些結構中各系統構件的節點形式。
三、Xsteel軟件自動產生各種精確匹配的工程圖紙、材料清單為制作安裝提供保障

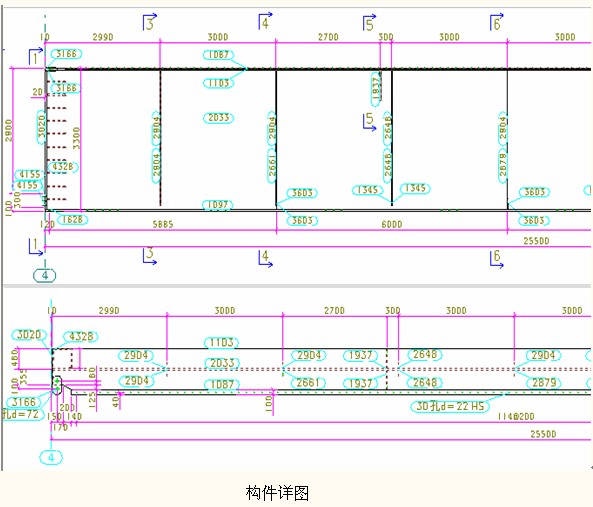

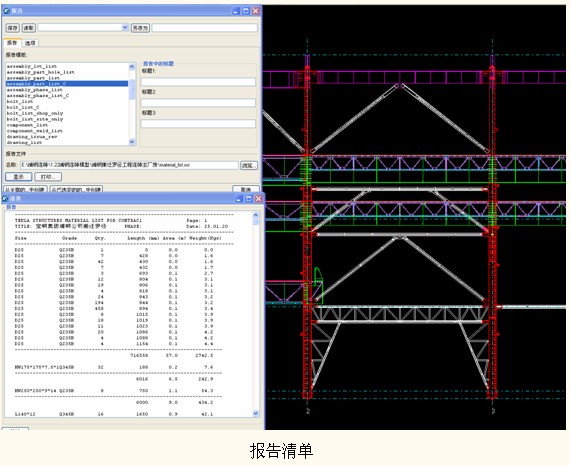

在模型建立完成后，我們可以根據需要直接生成各種格式的材料清單，來反映零件、構件、螺栓等各個方面的信息。軟件提供的報告清單庫中涵蓋了制作安裝所需要的信息，我們可以分系統、分位置選取所需的構件來產生各類清單；同時，也可以生成所有需要的零件、構件的制造圖和各個位置的安裝布置圖。并且這些材料清單、圖紙都是適時與三維模型發生關聯的，一旦設計有變更修改，所建模型發生變動，所有相關的清單、圖紙都會(huì )相應進行調整，從而保證了各個部分的一致性。這樣就不會(huì )發生用AutoCAD手工繪圖時發生的漏改、錯改圖紙的情況，從而為工廠制造和現場安裝的準確迅速提供了強大的技術支持。
五、實際工程應用

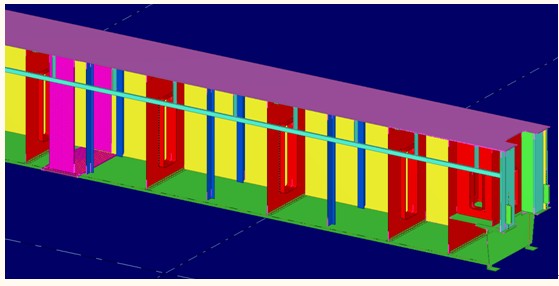

沙鋼寬厚板工程超大箱型吊車梁：
巴西高爐工程熱風圍管：
通過實際工程的運用，Xsteel軟件以其直觀快捷的實物空間體現，讓我們能很快的了解建筑結構的形式，理解設計的意圖；運用其充足的數據庫、智能的節點形式、全面的數據清單，結合制作和安裝的構造要求，使我們在工期和質量上都避免了以往手工制圖帶來的種種矛盾。
：
