王云飛1 許勇1 潘南明2 駱張杰2
(1.上海市機械施工有限公司 200072；2.威英軟件(上海)有限公司 )
【摘要】世界第一高塔－廣州新電視塔的天線鋼桅桿安裝采用計算機控制、鋼鉸線承載、液壓千斤頂集群整體提升的先進技術，并且研究開發了計算機三維實時仿真系統，為提升施工提供了全過程的可視化監控。該系統還可以在施工策劃和準備階段對提升過程進行模擬預演，在施工完成后的技術總結和技術交流時對提升過程進行回放和分析。本文簡介三維實時仿真系統的原理、功能、特點，以及工程應用情況。
【關鍵詞】鋼結構安裝 整體提升 計算機控制 三維仿真
1 概述
1.1 工程概況

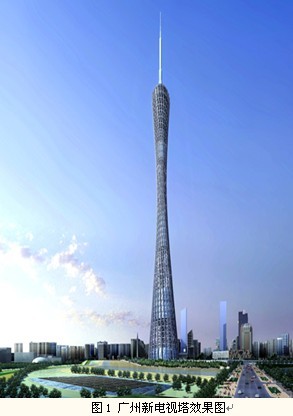

廣州新電視塔（又稱廣州電視觀光塔），位于廣州市海珠區赤崗塔附近地面，距珠江南岸125米，與二沙島及珠江新城隔江相望。是一座以觀光旅游為主，具有廣播電視發射、文化娛樂(lè )和城市窗口功能的大型城市基礎設施，將為2010年在廣州召開的第十六屆亞洲運動會(huì )提供轉播服務。該塔竣工后的整體高度達到610米，將取代加拿大的西恩塔成為世界第一高塔，也將成為廣州的新地標。

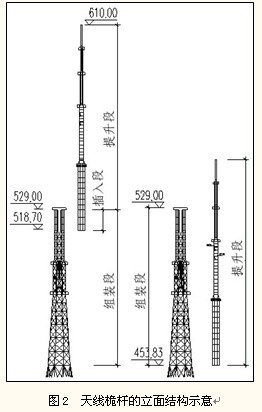

廣州新電視塔的天線桅桿高156.2米，重約2000t，座落于453.8米高的主塔頂部，采用提升法安裝。為此將天線桅桿分為上、下兩段。下段長度75.2m，由塔式起重機組裝在主塔頂部（以下稱為組裝段）。上段長度92m，拼裝于組裝段的空芯筒里。然后在組裝段的頂部設置提升平臺和液壓提升系統，對天線上段進行整體提升（以下稱為提升段），使之向上垂直運動，從組裝段的空芯筒里抽出，提升約65m，一直升至610m標高的設計位置，將提升段與組裝段連接固定，就完成天線桅桿的安裝。
1.2 提升系統概況

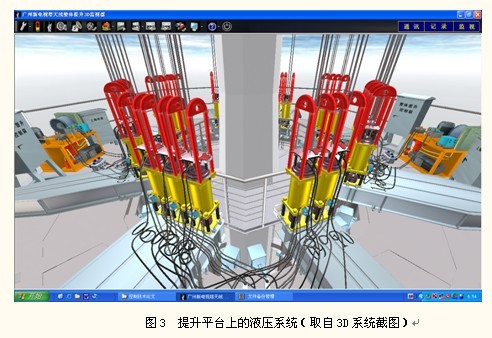

用于天線提升的液壓提升系統，由20個50t級穿心式液壓千斤頂和4臺液壓泵站組成，液壓千斤頂的油缸行程300mm。每個千斤頂配有4根Φ15.24高強度低松弛的承重鋼絞線，左旋和右旋鋼絞線各2根。
液壓提升系統安裝在提升平臺的支架上，承重鋼絞線穿過液壓千斤頂芯筒由錨具夾緊下垂，錨固在天線提升段的底部錨環。提升時通過液壓油缸反復伸缸、縮缸，上下錨具交替卡緊、松開，向上提起鋼絞線，使天線提升段隨之上升，直至規定位置。

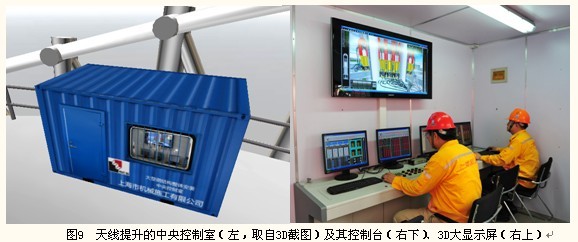

液壓提升系統由計算機控制系統通過傳感器進行閉環控制，以實現提升的同步、平穩和自動化。計算機控制系統由下位機和上位機構成。下位機采用5 臺OMRON PLC組成CCLIK現場控制網絡(luò )，控制液壓提升系統的施工作業，上位機采用2臺PC計算機，作為控制系統的終端和人機界面，供操作人員監視、調節、操控施工作業，并可對下位機和提升系統本身進行設置、調整，使之更好地適應現場工況。
為了完善控制系統的功能和性能，提高天線提升施工的技術含量，有利于施工安全和工程質量，上海機施和威英軟件合作，將計算機三維仿真、虛擬現實等當代高新技術應用于施工控制，為天線提升施工研制了三維實時仿真系統（以下簡稱3D系統）。
1.3 3D系統的開發、應用目標
1) 以計算機三維建模、動畫仿真、動態分析等技術，在計算機屏幕上構建電視塔、天線桅桿、提升系統等三維立體圖景，逼真、同步地展現提升施工過程和設備運行狀況，使技術人員在遠離提升平臺的控制室，甚至遠離現場的辦公室里都能直觀地“看到”施工情況，猶如身臨其境地進行施工控制。
2) 實時、在線地記錄、保存施工全過程的狀態、事件、數據等信息，一方面用于實時監視，及時報告關鍵節點、重要事件和異常情況，另一方面又可用于事后的回看和分析，發揮“全息錄像機”和“黑盒子”的作用。
3) 通過積累數據、摸索規律、提出算法、建立模型，還可以在事先對施工過程和施工情況進行預演，有利于工程方案的策劃和制定，也為今后開發虛擬安裝、虛擬施工技術做一些嘗試。
2 主要功能
3D系統的主要功能是通訊、記錄、監視、回放，以及預演。
2.1 通訊
通訊是指3D系統通過數據通訊線，從天線提升系統讀取施工數據、向天線提升系統寫入控制數據。通訊是強制進行的，只要系統連線，通訊就不能被終止。
2.2 記錄
記錄是指3D系統將通訊讀入的天線提升系統數據，按規定格式存入磁盤文件（數據記錄文件）。記錄的進行受天線提升系統的控制，只要系統發出記錄指令，記錄就不能被停止。
2.3 監視
監視是指3D系統將通訊得到的數據，以三維動畫、立體圖形、數字、圖表等形式顯示在屏幕上，供操作者了解施工設備、施工作業的實時工作情況，輔助操作者操控施工設備、施工作業。
2.4 回放
回放是指3D系統將記錄得到的數據，以三維動畫、立體圖形、數字、圖表等形式顯示在屏幕上，供操作者了解施工設備、施工作業的以往工作情況，輔助操作者進行研究、分析?；胤诺膶ο?、范圍、速度、方式等都可以由操作者設定。
2.5 預演
預演是指在正式施工之前，根據鋼結構整體提升規律、經驗等，設計一套模擬的施工數據，讓3D系統進行播放，在計算機屏幕上預先演示施工過程，可用于施工策劃、方案論證、設備調試等。
3 三維仿真設計
3.1 場景設計

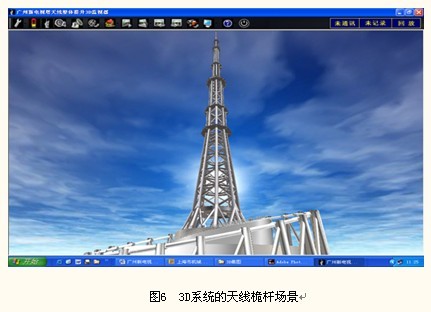

3D系統的三維仿真圖象和動畫，可以由程序自動或者操作者手動地轉換“鏡頭”，進行多方位、多視角的觀察?？紤]到該系統的主塔結構、天線桅桿和提升系統等三大主角的體量相差非常懸殊，為了操作和觀察的方便，分別為它們量身定做了三維場景，如電視塔場景、天線桅桿場景、提升系統場景等。
3.2 視圖預置
3D系統的三維仿真視圖由操作者“鏡頭”的視角、視距構成。
為了實時監視的快速、方便，事先預置若干視圖，主要是從各個方向、角度觀看的提升平臺、液壓千斤頂、液壓泵站、提升導輪，以及天線桅桿各部結構、電視塔體各部結構等，操作者在需要時可以將“鏡頭”直接對準、定位到他所需要的預置視圖。
3.3 鏡頭操控

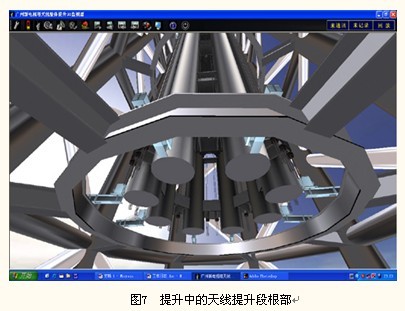

3D系統的三維“鏡頭”可以由操作者用鼠標和箭頭鍵來操控，通過升、降、推、拉、搖、轉等改變視角、視距，進行近景、中景、遠景、俯視、仰視、平視等多方位的觀察。圖7是運用鏡頭操控功能，“鉆入”天線桿內部，看到的提升段根部的情況。
3.4 錄像播放
3D系統具有錄像編輯功能，已編制的錄像有“電視塔展示”、“天線結構展示”、“提升體系展示”、“液壓系統展示”等。操作者點擊“錄像播放”按鈕就可以播放需要的錄像。

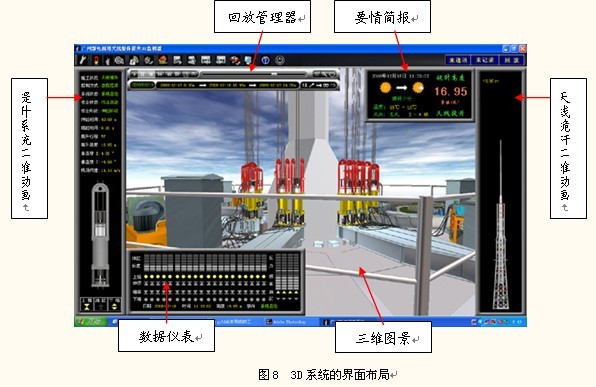

4 二維窗口設計
3D系統除了三維圖景外，還有一些可以由操作者打開、拖動、關閉的二維窗口，以滿足不同需要。
4.1 天線桅桿二維動畫
天線桅桿的二維動畫主要用于演示天線提升的進度，以及重要節點。
4.2 提升系統二維動畫
液壓系統二維動畫以一臺千斤頂的動作表示液壓系統的工作狀況，同時還要顯示各類施工數據、檢測數據。
4.3 數據儀表
數據儀表以數字形式顯示天線提升的高度，以文本形式顯示施工過程的事件，以信號燈形式顯示提升系統的設備狀態，以直方圖形式顯示各提升點的施工數據。
4.4 要情簡報
要情簡報顯示施工日期、時間、天氣、風向、風力、溫度，并以記分牌形式顯示當前提升高度、施工狀態。
4.5 回放管理器
回放管理器用于回放操作，其控件有：播放、暫停、停止、快進、快倒、進度條、記錄選擇、速度選擇、方式設置、范圍設置等。
5 工程應用情況
2009年3月3D系統開發成功，首先參加了天線提升系統的模擬試驗，接著為廣州新電視塔工程的建設、設計、監理等單位的專家進行了提升預演，使他們對天線提升技術方案有了更為形象、具體的認識，得到一致好評。
2009年4月22日至25日，廣州新電視塔天線提升施工順利實施。4月22日完成提升系統安裝和空載試車。4月23日上午帶載試提升成功，接著就進入正式提升，在隨后的三天里分別提升了 23m、 27m、15m（在兩次提升之間需要進行平臺、避雷裝置等安裝）。在天線提升施工中，3D系統配合PLC控制系統進行了精確的同步均衡控制，使提升全過程的提升力偏差≤0.3Mpa，提升高度偏差≤3mm，實現了負載和姿態的雙穩態高精度。25日下午即使在二分風速達到16.0m/s、三秒極大風速達到17.8m/s的情況下，提升中的天線桅桿仍然保持著很好的垂直度，提升導軌與抗風防傾的導輪之間通過順暢、受載輕微且均衡，因此提升到位時未做額外調整就精確定位了。天線桅桿定位后的垂直度為X方向：-30mm（偏南），Y方向：+20mm（偏東），為桅桿總高度的1/5000，完全符合設計要求。

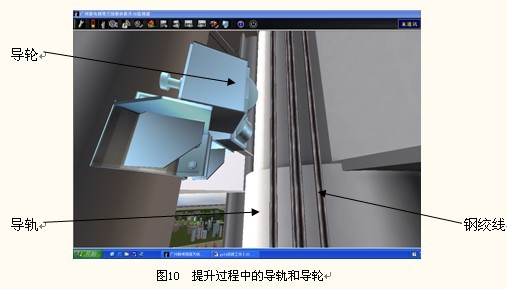

回顧小結3D系統在天線提升控制中的應用，其特點和優勢比較明顯。一是在施工控制中做到了可視化，使施工指揮、操作人員在遠離提升平臺的控制室里能夠“看到”施工情況，今后通過遠程通訊甚至可以異地監控。二是可以對控制對象進行全方位、全視角的觀察分析，例如可以“鉆”入天線內部細看導輪導軌。三是通過構造建模、動態分析可以對關鍵部位、節點進行計算、校對，例如3D系統在提升導軌每次通過導論之前都會(huì )提前預告，提醒操作人員加強觀察。四是采用針對性強的快速訪問技術，可以達到比常規控制系統更快、更精細的控制。五是全面、詳細地記錄、保存施工全過程的狀態、事件、數據等信息，可以隨時回看和分析，即使在施工的當時也可以即時回看，有利于操作人員應對復雜情況。六是可以為各種場合、各種用途提供數據、圖象、視頻資料，使工程宣傳、技術總結、成果展覽等更為形象具體。
3D
系統在廣州新電視塔天線提升施工中得到了成功應用，取得了很好效果。這是計算機三維仿真和虛擬現實技術在建筑工程，特別是鋼結構安裝工程中的最新應用。3D系統的原理和技術，可以推廣應用于各類土木工程的自動化控制和信息化施工，不僅可以實現施工過程、施工設備的可視化監控，而且可以進行施工方案、施工措施的“預演”、“預裝”，并且為進一步開發應用虛擬安裝、虛擬施工技術打下了堅實基礎。
：
