高鐵橋梁用暴露型防水耐磨彈性涂膜
余建平 路易·杜朗
(北京森聚柯高分子材料有限公司100042)
摘要:介紹了高鐵橋梁及用于高鐵橋梁接縫處理的新方法——暴露型防水耐磨涂膜。該涂膜抵)抗紫外線(xiàn)不變色,并耐行人、車(chē)輛輾壓,具有防水、耐磨、抗紫外線(xiàn)等性能。
關(guān)鍵詞:高鐵橋梁;暴露防水;抗紫外線(xiàn);彈性涂膜
0引言
高鐵建設進(jìn)入了一個(gè)快速發(fā)展時(shí)期。高速鐵路橋梁是百年大計,其設計年限要求達到100年,防水很重要。防水設計耐久性要長(cháng),應該按20年規劃設計。要求至少也應在10年以上。對于至少有10年以上保證要求的防水工程,應使用高性能防水材料。鋼筋混凝土工程無(wú)論是現場(chǎng)澆筑,還是工廠(chǎng)預制,其強度應達到規定強度?;炷镣ǔ?箟憾豢估?。對于混凝土表面應達到規定強度和含水率,并且要求結實(shí)、平整、無(wú)浮灰,應按100年設計。
1接縫密封
對于橋梁,通常按設計要求應對接縫進(jìn)行防水處理。通常的處理方法是用瀝青、非硫化橡膠、硅酮、聚硫、聚氨酯密封膠來(lái)密封處理,見(jiàn)圖1。

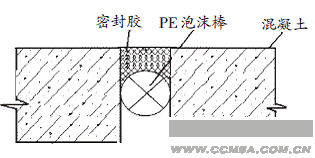

圖1傳統接縫防水節點(diǎn)示意圖
圖1傳統接縫防水節點(diǎn)示意圖
采用傳統的接縫密封方式防水,耐久性往往達不到預期的年限。因為密封膠(或膏)中含有增塑劑、油)品、高沸點(diǎn)溶劑等,這些物質(zhì)在實(shí)際使用過(guò)程中,不斷地向界面遷移,并逐步散發(fā)到空氣中,造成密封膠延伸率不斷降低,彈性模量逐年增大;另外,一些反應型密封膠,如硅酮、聚硫等不斷地交聯(lián)反應,造成彈性模量進(jìn)一步增大,即使采用延伸率很高、模量很低,抗位移能力很高的密封膠,幾年后照樣開(kāi)裂,往往發(fā)生界面粘結破壞或本體破壞,最終使防水密封失效。尤其是混凝土表面含有石灰質(zhì),是一個(gè)非常弱的界面,容易發(fā)生界面粘結破壞。為了使接縫防水密封有效期在10年以上,應將涂膜技術(shù)與密封膠技術(shù)結合起來(lái),如圖2所示,從根本上達到預期保證。

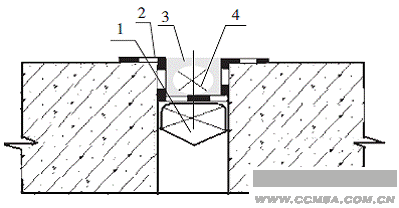

圖2新的接縫防水密封節點(diǎn)示意圖
1—阻隔棒,為PE泡沫棒或PS泡沫棒;2—SJK580暴露型聚脲防水涂料,中間有聚酯無(wú)紡布做加強胎體(聚酯無(wú)紡布彈性在100%以上,多向同性);3—單組分聚氨酯密封膠(符合JC48225級)低模量;4—PE泡沫棒
