（2）山墻收邊節點構造

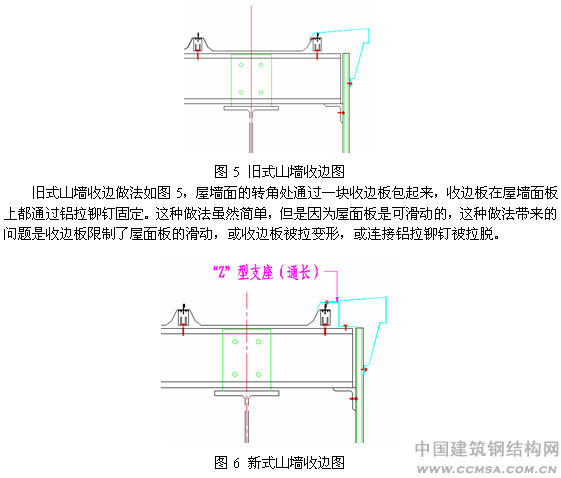

我們改進做法是在屋面板邊上加一通長“Z”型支座與檁條固定，收邊板不與屋面板連接而固定在“Z”型支座上，這樣就克服了屋面板滑動的問題（如圖6）。
（3）外天溝

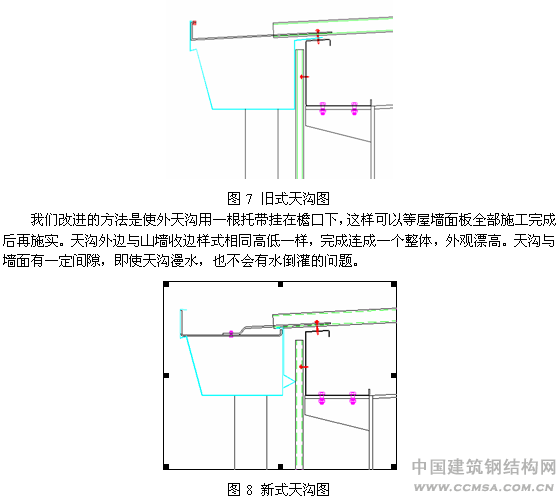

外天溝主要起來屋面集中排水的作用，同時它又與其它收邊一樣具有裝飾的效果。外天溝的一般作法是將天溝的內邊壓在屋面板下與檁條固定，外邊通過天溝拉帶與屋面板拉結來固定（如圖7）。這種做法有以下幾個缺點：a、在施工上必須先裝墻面板，再裝天溝，最后裝屋面板，給施工帶來很大不便；b、若天溝外邊比內邊高，則會(huì )存在天溝漫水倒灌室內的隱患；若外邊比內邊低，則屋面邊沿會(huì )露在外面，比較難看，還有因山墻收邊是高出屋面波峰的，如果天溝低于屋面板下沿，則兩者會(huì )形成一個明顯的高差，也會(huì )影響外觀。
墻面收邊的處理方式一般有兩種：第一種方式是收邊板壓在墻面板的下面（如圖9），第二種方式是收邊板包在墻面板外邊（如圖10）。第一種做法的主要問題是墻面板切邊不齊外觀難看，如是門窗的周邊都需有墻面板要切割的情況，切割質量不高就會(huì )出現這樣的情況。第二種方式的最要問是收邊板包在彩板外與彩板連接部位可能會(huì )遇到波峰，也可能會(huì )遇到波谷，因此收邊形式不好確定，外觀上也會(huì )有很大影響。我們改進的方式是將收邊板分為兩快組合而成，能保證彩板的切邊不外露，又使收邊不受彩板波形影響。
（5）窗戶（門）收邊節點構造
窗戶上面收邊采用小天溝樣式，積水可從收邊搭接處排出；下沿與側面都用相同的收邊樣式，里面收邊板做成小鉤樣式，外面收邊板扣在上面，不需要鋁拉鉚釘連接，收邊板沒有受到破壞，內收邊對外收邊的剛度起到加強作用（如圖12）。
（6）雨蓬收邊節點構造

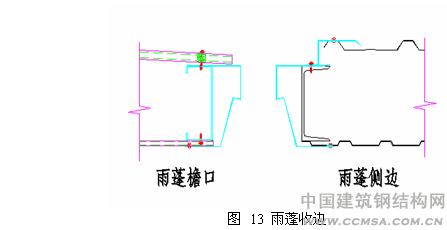

雨蓬不僅僅起到擋雨的作用，還是一個很重要的裝飾部位，象一些辦公樓的玻璃雨蓬對建筑物起到一個很好的點綴。因為成本的關系，廠房建筑的雨蓬一般做得不會(huì )這么考究，但樣式太差也會(huì )破壞建筑的效果。我們公司所做的雨蓬帶有天溝與落水管，顯得很繁瑣，且不美觀。我們現在所采用的雨蓬收邊樣式，檐口收邊能遮住了彩板的外邊沿，側邊收邊分為兩塊，從下面看雨蓬側面是平整的，與檐口收邊連成一個整體，具有很好的效果（如圖13）。
3、結語
以上收邊改進比一些舊式做法會(huì )稍復雜些，也會(huì )增加一些成本，但是從根本上解決了一直困擾的收邊問題。通過在幾個工程中的實踐應用，取得很好的效果，希望能在公司中推廣，提升公司的產品質量。當然，有些改進并不是很完美，還有很多不盡如人意的地方，我們會(huì )在實踐中進一步改進、完善。
參考文獻
[1] 《壓型鋼板、夾芯板屋面及墻體建筑構造（二）》06J925-2
：
