鐵道上空建橋咋樣不影響火車？
沈陽四環快速路跨秦沈客專轉體橋“超大軸承”近日已建成
■8月中旬，兩座1萬余噸的主橋將分別在20米高空旋轉對接。
四環快速路位于沈陽主城區邊緣， 全長132公里，直徑40公里，經過沈陽6個區。年內可實現貫通，明年全運會(huì )前通車。
四環設計時速100公里/小時，是沈陽歷史上最智能、建設里程最長的城市快速路。因施工難度大，全線有三大控制性工程，即跨渾河的高坎大橋， 形似“ 百合花”，7 月“ 百合花”可現雛形；跨越17條鐵路的沈西編組站立交橋；跨越秦沈客專的轉體橋。
按照工期進站，以上三大控制性工程在今年10月均可完工。
逆時針旋轉52度，一組（兩座）1萬余噸重的主橋將分別在20米高空與各自的引橋合攏。
沈陽四環快速路節點工程跨秦沈客專轉體橋將于8月中旬上演完美“轉身”的精彩一幕。
近日，旋轉的“關鍵點”———“ 超大軸承”已建成。記者進入施工現場， 提前解密轉體橋的“玄機”。

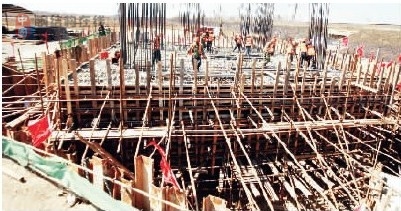

4月15日，記者在沈陽四環一標段沙嶺段跨秦沈客專轉體橋施工現場看到，轉體橋的引橋已現雛形，在靠近鐵路線的位置，施工人員站在7.7米高的承臺上捆綁鋼筋，為橋墩的墩身作準備。
8月中旬，沈陽四環上惟一一座轉體橋將在逆時針旋轉52度后，與建好的引橋精準對接。由于該橋的左線、右線是獨立的，就相當于是一組（兩座）轉體橋。在建的沈陽四環快速路跨秦沈客專轉體橋將填補我省在這項上的空白。
項目副總工鄔蘇凡介紹：“加上墩身的高度，轉體橋要在20米高空實現對接，需要旋轉的主橋部分長140米，重800噸。承臺已經施工完畢，承臺像一個‘超大軸承’，通過這個軸承將主橋所有的力集中到這兒，然后旋轉到目標位置。”
待實現轉體后，這個“超大軸承”就將結束使命。
如此重量級的大橋，在高空中旋轉，還要精準地對接不許有偏差，確實讓人有些無法想象。鄔蘇凡介紹：“在鐵路的對面還有一個承臺，這兩座轉體橋將同步轉體，否則在旋轉中會(huì )‘打架’。”在轉體前還會(huì )有一次試轉。
為何費力轉體不直接搭建？
怕影響鐵路正常運營
項目副總工鄔蘇凡介紹：“秦沈客運專線每天有很多次列車通過，橋梁施工工期長，為了不影響鐵路的正常運營，只能選擇轉體橋。一般橋梁需要跨越險灘、峽谷、鐵路時都選用轉體橋。
旋轉需要多長時間？
兩小時肯定夠用
項目副總工鄔蘇凡介紹，轉體橋先期要順著鐵路線搭建，基本成型后再旋轉到指定的位置，實現上跨鐵路。
轉角時間設定在兩個小時，已經和鐵路部門協定好了，旋轉的時候，經過該線路的列車要停兩個小時。鄔蘇凡說，旋轉速度平均每分鐘0.57度，再加上準備時間，兩個小時肯定夠用。
“超大軸承”咋旋轉的？
這么重的龐然大物如何通過“超大軸承”旋轉呢?鄔蘇凡表示，其實很輕松地就能轉動，摩擦很小，我國的轉體橋技術已經成熟，不存在技術難關。
鉆孔樁起牢牢抓住地基的作用，施工時將40根直徑1.2米的鋼筋混凝土樁子打入地下52米深；地面上的第一層是承臺，由下、上承臺和中間的“轉盤”組成，“轉盤”的中心是一個大“球鉸”，通過“球鉸”的轉動，帶動“轉盤”旋轉；上承臺上面托起的便是主橋。
“球鉸”里埋入了白色的四氟聚氯乙烯，作用是越給力產生的摩擦就越小，所以在千斤頂的拉力下才能輕松轉動。在承臺的四周有4套200噸的千斤頂將通過系在承臺上的鋼筋繩同時拉拽旋轉主橋部分。
轉體橋可分為“單橋轉體”和“雙橋轉體”。單橋轉體是梁橋左、右線都在同一個橋面上，旋轉一座橋就能對接；雙橋轉體是橋梁的左、右線分別是獨立的路面，轉體時就相當于一組（兩座）轉體。
秦沈客專轉體橋屬于“雙橋轉體”。
用力不均有坍塌危險咋辦？32個攝像頭監控
除了設多名安全員外，轉體橋自身還安裝了不少攝像頭，時刻監控各種“力”。
因為各方的力都集中在“超大軸承”上，如果任意一個點位上用力過大，都有造成橋體坍塌的危險。為此，在施工中特意在混凝土中埋入20個攝像頭，還在橋體鋼筋外壁貼有12對攝像頭。一旦發現各個方向的力過于集中，將及時作出調整。
風太大吹偏造成危險咋辦？選風小于五級的天氣
轉體時間初定為8月中旬，因為轉體對天氣有嚴格要求，轉體時風力必須小于五級，因為高空旋轉受風面大，風太大會(huì )影響平衡，造成危險。（互聯網）
|
：
