一、工程概況
北碚區縉云文化體育中心體育場為可容納2.5萬人的體育場,是重慶市北碚區的重點工程之一,本工程體育場鋼結構分為兩部分:東看臺和西看臺罩棚鋼結構,其中東看臺罩棚鋼結構主桁架跨度達256m,建筑高度為47.68m,由一榀落地三角形鋼管主拱桁架、14榀徑向三角形鋼管次桁架、14榀徑向平面鋼管次桁架及環向平面鋼管邊桁架組成。東看臺罩棚屋面采用單層鍍鋁鋅壓型鋼板(板厚0.6mm)。
西看臺罩棚鋼結構主桁架跨度達256m,建筑高度為50.116m,由一榀落地三角形鋼管主拱桁架和22榀徑向平面鋼管次桁架組成。次桁架采用焊接球支座與混凝土看臺進行連接,西看臺罩棚屋面采用膜結構屋面。

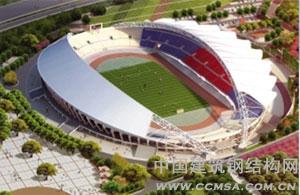

體育場效果圖
鋼管桁架采用“工廠下料、散件運輸、現場拼裝”,構件多點同時吊裝的施工方法。吊裝順序為南北兩端同步向中間進行。在主桁架下方,根據吊裝分段情況布置雙榀臨時承重架體,同步安裝中間屋蓋部分次桁架,邊桁架按施工流水方向跟進作業。
……
