近日，2015年南博會(huì )主場館——昆明滇池國際會(huì )展中心項目鋼結構工程施工已全部結束，6月1日至3日將進行試展，美麗的大“孔雀”終于開屏亮相。
昆明滇池國際會(huì )展中心項目鋼結構工程由云南新世紀滇池國際文化旅游會(huì )展投資有限公司投資建設，中建鋼構有限公司負責外網格鋼結構深化設計、制造、安裝，包含外弧、內弧、主序廳、幕墻柱四個主要分區，南北向距離530米，東西向距離900米，展館外圍周長達1500 米，現場鋼網格體量1.1萬余噸，于2014年9月27日開始吊裝，并于2015年1月29日提前2天封頂，全程歷時125天。
揭秘南博會(huì )場館設計理念
昆明滇池國際會(huì )展中心項目鋼網格呈半圓形分布，以孔雀開屏為原型設計，結合昆明的地理位置和氣候特點，設置鋼網格灰空間（“灰空間”，也稱“泛空間”，意指建筑與其外部環境之間的過渡空間，以達到室內外融和的目的），營造出強烈、絢麗的光影效果。外弧網格每個單拱僅有四個受力支點，各拱兩兩相連，如孔雀開屏，美不勝收；內弧網格分東西兩側，單側跨度約240米，中間設若干結構縫，緊緊包攏，如孔雀雙腋，羞羞不敢示人；主序廳跨度近350米，為整個網格結構最難部位，大氣磅礴，如孔雀昂首鳴啼。
彎扭構件數量之多，在國內同類工程中居首位
昆明滇池國際會(huì )展中心鋼結構工程采用國內罕見、云南首例的變截面薄壁異形空間彎扭全焊接結構，應用鋼構件全部是彎扭構件，共計構件4100余件，彎扭構件數量之眾在國內同類工程中居首位，且每根構件的彎扭角度、方向均無相同之處。尤其是花瓶柱，彎扭程度前所未見，可謂“似柱非柱、似梁非梁”。

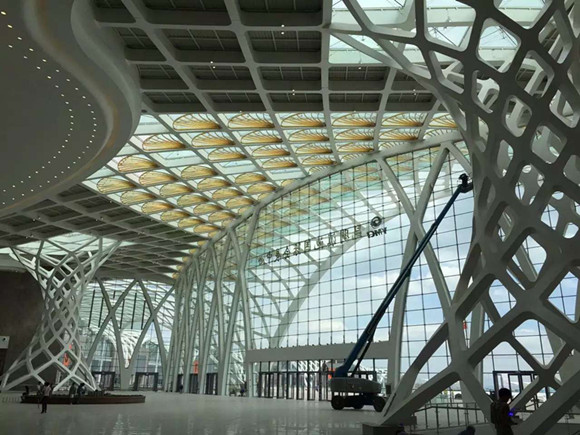

南博會(huì )主場館鋼結構工程最大跨度104米，最高34米，最大分片重30噸，總用鋼量1.1萬余噸，分為外弧網格、邊網格、內弧網格三部分。外弧網格的14個弧拱與內弧網格13個弧拱，加上兩端各2個邊網格弧拱，將13個展館包攏。其中內弧網格最高拱處設主序廳，為展館主入口。主序廳幕墻懸掛在30根樹形鋼柱上，樹形柱因受力較大，采用Q420級高建鋼。廳內樹立2個巨大的花瓶柱，花瓶柱高24米，每個花瓶柱由123個鋼構件拼裝而成，每個柱體重達163噸，花瓶柱的彎扭程度亦屬云南之最?；ㄆ恐w與主序廳頂網格完美相接，廳頂網格緊扣設計理念，呈現出孔雀翎羽的別致效果，且可透視天空。
新場館的建設到底有多難？
因鋼網格均為異形空間彎扭構件，在深化設計階段就困難重重。因設計方只給出外輪廓坐標，造成構件找形工作量相當巨大，深化出圖更是涉及130萬個坐標點，常規鋼結構深化軟件（如Xsteel）根本無法滿足深化要求。中建鋼構針對該項目情況，自主研發了一套基于CAD平臺的二次開發軟件，進行模型的組建及出圖。該工程更是投入了45名熟稔彎扭構件深化人員，相當于同規模常規工程的9倍。
在構件制造階段，采用了地胎放線定標準、數控下料控尺寸、嚴遵工藝來組焊、回胎檢驗拼部件等工藝，保證了構件極高的精度控制要求。運輸過程中，運用了先進的物聯網技術，為每根構件設置了ID，對每根鋼構件全程跟蹤，并全面勘查制定了運輸路線，保證構件及時進場。
在構件安裝階段，前期通過對樓板承載力核算，進行了結構加固，確保2臺150t大型履帶吊上樓面安全作業；通過自主設計特大型塔吊基礎，實現了D1100特重型塔吊樓板中央吊裝；施工過程設計發明了可調節式拼裝胎架等新型措施。從制造到安裝，多項施工工法均為在云南省內首次應用，圓滿實現了南博會(huì )鋼網格結構的提前封頂。
|
：
