(四)墻體安裝
1、墻體在層面上的放樣:
木樓板鋪好后,便可以給墻體放樣。首選要認真研究圖紙,分清何處用何種材料。門窗
尺寸、標高及預留孔尺寸,墻體龍骨間距,墻體起始位置以及末端的分割,用何種釘子、墻
體龍骨如何排布,原則上應與梁在同一豎直的線上,避免落空,所需要的工具可選用木斗,
也可用粉線盒、木工筆等。把每一堵墻線放好,門窗洞位置畫好,便可以根據已放好的墻線
剪裁墻體上下軌。按規定的間距以及門窗位置在上下軌上作記號,選用龍骨,便可做墻了。
2、做墻
對于一幢房子,龍骨的排布一般是先假定一個標準點,以此點作參照向縱橫兩個方向按
規定的間距排布,并且與下邊的梁、上邊的梁,上層的龍骨以及屋架都在同一豎直線上,便
于力的順利傳遞。

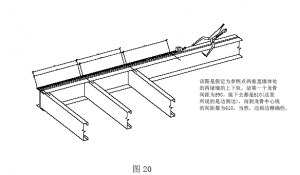

對于做墻,可以把墻體上下軌(即U 形材料)剪裁好后,背靠背合在一起拉長尺按規定的
尺寸畫記號(可以畫邊線,也可以畫中線,若畫邊線,在標準點位置的第一個間距應少20mm,
即從第一根外邊緣到第二根邊側應是590mm),若是第一根外邊側到第二根中線則為610mm,
下面的不論是邊到邊還是中到中全是610mm,如圖20
該圖是假定為參照點垂直墻體處的兩堵墻的上下軌,故而第一個龍骨間距為590mm,
而第一根龍骨外邊側到第二根龍骨中心線的距離為610mm,接下去不論是邊到邊還是中到中
都為610mm。當然,邊到邊容易做準確些。
如果不是在參照點邊,則第一個龍骨間距要通過計算獲得。切勿出差錯,這既是為了
以后好鋪板,也是為了梁與龍骨能夠很好地對應起來,所以說做事情應每一步都要為后一步

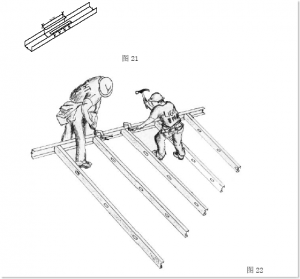

著想,切勿圖一時之快。如果上下軌不夠長,可以如圖21 那樣拼接,下軌的接縫最好錯開。
圖22 描述的是上下軌尺寸畫好后,把龍骨按畫好的尺寸擺好,一個人在前邊用鋃頭把
龍骨敲到位,一個人在后面專打螺絲。兩把大力鉗輪流用,絲毫不浪費工時,加快了施工進
程。因為所做的墻二面要封板,所以這里應該用平口螺絲。(注:做墻時,應注意龍骨上的
孔洞要對擠,不得錯位)。

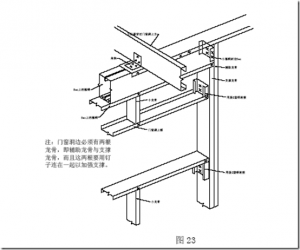

墻體制作當中不可避免會(huì )遇到門窗洞,有時還會(huì )遇到預留孔,這都要考慮到上下受力問
題。傳統建筑當中有句俗話叫:有梁必有墻,有墻必有柱。輕鋼建筑也同樣遵尋這一原則。
我們可以在門窗洞及預留孔的上方安一個過梁用以承重,這個過梁可以用鋼材做成BOX(盒
子)(當然,如果上無承重,即非承重墻可以不考慮,或者是上面的梁與墻走向一致也可以不
考慮),如圖23
注:門窗洞邊必須有兩根龍骨(如果跨度很大,可以考慮用兩根或多根支撐),即輔助
龍骨與支撐龍骨,而且這兩根要用釘子連在一起,以加強支撐。
圓弧形窗洞的做法
首先量好窗戶的尺寸(如右圖中的實線部分),然后放出供調節的空間(每邊放出10mm,
如右圖的虛線部分),那么這樣就可以得出要做的窗洞骨架尺寸(即右圖中的虛線部分),根
據虛線部分的尺寸去剪一根U 形鋼,然后在該型鋼上的側面每間隔3cm 左右切一道口(如左
下圖那樣),然后把切好的U 形鋼沿放好的圖樣固定在要做的墻體部位,并加斜撐加固(如
左下圖)。還有一種做法是象左圖那樣先把斜撐打好,然后兩邊封上板,在板上畫出窗戶的
弧度線并沿線把窗戶的圓弧部分挖出來,在弧度口的板間釘上短木頭加以支撐也可以做好。
(如圖24) :

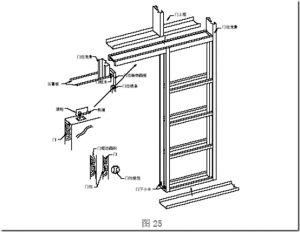

對于移門的做法:移門有兩種形式,一為敞開式移門,一為隱藏式移門,對于敞開式
移門,我們可以留個門洞讓后期裝修時做,只須安上上下軌道并在移門上安上滾動輪,然后
裝上便可;而隱藏式移門須在做框架時先安裝好移門框架,可以做成象下圖那樣的架子,然
后把其鑲入輕鋼框架內,待裝修好后再安移門,移門只有上軌,沒有下軌。注:到后期裝移
門時,應先裝移門,后裝門邊裝飾面板,這樣移門拉出來時還有部分在框架內,會(huì )使移門很
穩,這里要特別說明一點的是,裝修好后的門洞尺寸應比門扇尺寸小一點,一般小兩到三公
分,如圖25

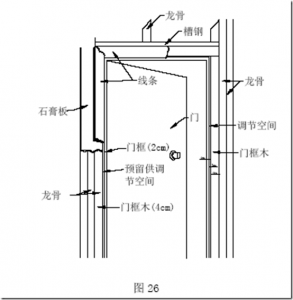

門洞的尺寸一般比門的實際尺寸要大,因為門有門框(每邊2cm)、有門框木(4cm),供
調節的空間(一邊1cm),則鋼架門洞預留尺寸比門扇尺寸要大到14cm,而上下要大到7cm,
如果地面裝修層的厚度為Xcm,則還應加個Xcm,即(7+X)cm。這里講的門框木,一是起加
固作用,二起裝修時好釘線條。當然如果窗戶要做門窗套的話,也可以做窗框木,否則就留
2cm 供調節空間即可。如圖26
當然,做好的門窗洞要檢查是否方正,對角線是否相等,兩邊龍骨是否豎直,上下框是
否水平,是否在所要求的標高上等,尺寸是否符合要求等。對于門窗的要求,兩邊豎直度上
下偏差應控制在±3mm 之內,水平誤差也應控制在±3mm 之內。
