泰州博物館桁架施工
泰州市博物館是泰州市的重點工程,總建筑面積22251平方米,結構層次分為地下一層和地上四層。在該工程中,鋼構件重約10噸,鋼柱為十字柱和H形柱,總重量約321噸,鋼桁架及鋼梁重約789噸;東側懸挑主桁架共4榀,最大桁架懸挑長度為18米,西側懸挑主桁架共3榀,每榀桁架長約18米;屋面采光頂主桁架7榀,每榀長度約為13.7米。
泰州市博物館主體結構為型鋼混凝土結構。其中,型鋼柱主要類型為十字柱和H形柱兩種。在該工程中,基礎頂到二層結構有17根鋼柱,二層鋼柱數量增加到25根;西側四層至屋面有兩層懸挑桁架,懸挑桁架中心高度為6.95米,桁架懸挑長度為18米;從東側二層開始有三層外懸挑桁架,高度為13.8米,最大懸挑長度為18米。鋼柱構件比較重,最大截面鋼柱每米重量約為800公斤;懸挑鋼梁截面比較大,每米重量約為593公斤;屋面采光頂管桁架單榀桁架重量約為600公斤。
根據工程質量要求高、工期緊、交叉施工的特點,工程采用了超常規的新工藝、新安裝技術、新組織管理法,精心組織,精心施工,按時完工。在施工期間,未發生一起輕傷事故。20年6月3日,泰州市博物館鋼結構工程經各方驗收合格。
工程主要技術特點及難度
第一,工程施工難度大。單榀最長鋼構件達到36米,節點構造比較復雜,制作精度要求高,焊縫質量等級要求高,組裝比較困難;博物館東、西兩側桁架懸挑長度達18米,最大單榀桁架重量約為38噸,安裝施工難度大;與土建單位交叉作業,安裝工藝及工序比較復雜。
第二,技術要求和工藝要求高。鋼桁架梁現場對接焊縫質量一級,其他為二級。鋼管相貫節點組合焊縫A、B區質量等級為二級焊縫,C區為角焊縫。
第三,多處采用關鍵工藝、關鍵技術。應用XSTEEL、3D3SCAD等軟件,建立博物館鋼結構建筑設計模型,深化細化圖紙設計,進行節點分析和設計。
安裝施工對策及創(chuàng )新技術
第一,施工場地及施工難點。
現場場地小,土建、鋼構等同期施工,基本無構件堆放場地;懸挑鋼梁截面面積較大,單根構件重量較大,必須采用大型吊裝機械進場施工,施工回填、地面承載困難大。
第二,鋼柱、懸挑桁架安裝和屋面采光頂桁架安裝。
鋼柱安裝:第1節柱~第6節柱安裝。

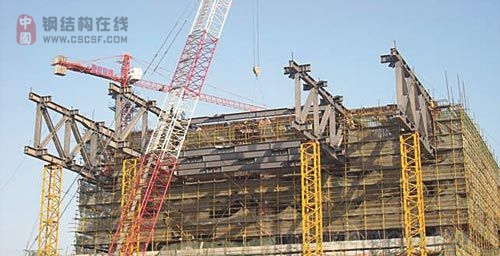

西側懸挑桁架安裝:懸挑桁架地面組裝→根據吊裝圖進行桁架分段→安裝支撐架格構柱→設立內側與鋼柱相連接桁架→安裝桁架間鋼梁→安裝外側桁架→安裝桁架間鋼梁→桁架組裝→焊接→與東側懸挑桁架同時卸載。
東側懸挑桁架安裝:懸挑桁架地面組裝→根據吊裝圖進行桁架分段→安裝支撐架格構柱→設立二三層懸挑桁架→安裝桁架間鋼梁→安裝四層桁架及腹桿→安裝桁間鋼梁→桁架組裝→焊接→與西側懸挑桁架同時卸載。
采光頂桁架安裝:采光頂桁架單榀長度約為13.7米,重量約為600千克,采用現場1號塔吊進行吊裝,然后在樓頂面進行整桁架組裝、逐榀桁架進行滑移的施工方法。(互聯網)
